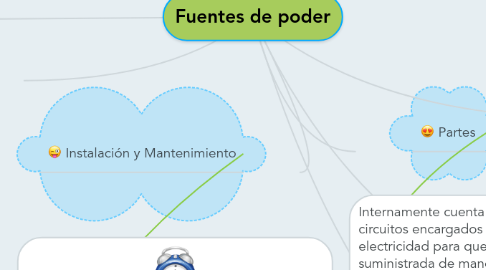

Fuentes de poder por Mind Map: Fuentes de poder

1. tipos

2. Conceptos

3. Partes

4. Funcionamientos

5. Voltajes Practicos

6. Voltajes Ternicos

7. Instalación y Mantenimiento

8. se hace referencia al sistema que otorga la electricidad imprescindible para alimentar a equipos como ordenadores o computadoras.

9. Fuente de alimentación ATX 24 y 20  pines : Estos tipos de fuentes de poder, su forma de encender es por pulsador, para que así el equipo retorna a su estado que inicio, pero también hizo su principal objetivo  que es de encendido o apagado seguro para toda la computadora.

10. CONECTORES ATX: Un conector de 12 pines, usualmente divididos en 2 conectores de 6 pines. La fuente AT tiene tres tipos de conectores de salida. El primer tipo, del cual hay dos, son los que alimentan la placa madre. Los dos tipos restantes, de los cuales hay una cantidad variable, alimentan a los periféricos no enchufados en un slot de la placa madre, como ser unidades de discos duros, unidades de CDROM, disqueteras, etc.  Es el conector encargado de suministrar alimentación o energía a los diferentes componentes. a la placa base y a los componentes que se alimentan a través de ella. En estándar ATX se compone de un conector rectangular de 20 o 24 pines, para placas PCI y conectores de alimentación para SATA, además de los habituales molex de alimentación de componentes.  

11. Mantenimiento interno de la fuente de poder Con la fuente de poder, cables y conectores limpios por fuera, es hora de realizar una limpieza profunda del dispositivo, es decir, una limpieza interna del equipo. Para ello, con la ayuda de un destornillador, retiramos todos los tornillos que mantienen unidas las dos tapas de la carcasa de la fuente de poder. Una vez retirados los tornillos, levantamos la tapa superior de la fuente, dejando el circuito integrado y todos los componentes internos de la fuente al descubierto, para realizar una limpieza profunda de la fuente. Fuente de poder abierta Con ayuda de una aspiradora de mano o un soplador, retiramos el polvo que se encuentra en la superficie interna de la fuente y del ventilador de esta. Luego, utilizamos un pincel suave para retirar los excesos de polvo que quedaron del proceso de aspirado. Seguidamente, limpiamos la tapa superior de la carcasa con un paño seco retirando todo el polvo acumulado, así como también, la rejilla metálica que protege al ventilador de enfriamiento de la fuente de poder. Limpieza y lubricación del ventilador de la fuente de poder Ahora, es momento de retirar con mucho cuidado el ventilador de la fuente de poder y con la ayuda de un pincel, quitamos todo el polvo que se encuentra en sus aspas, luego, podemos retirar el exceso con un paño seco limpio. De ser posible, engrasamos el motor de la fuente de poder con aceite del tipo 3 en 1 para mejorar el contacto entre sus engranajes. Una vez que tengamos todo limpio, podemos aplicar algún químico protector de elementos electrónicos al circuito integrado y a sus componentes, para mantenerlos libres de polvo por más tiempo. Culminada esta tarea es hora de montar de nuevo el ventilador y la tapa superior de la fuente. Una vez cerrada la fuente de poder, la montamos nuevamente en el CPU y realizamos las conexiones de los cables con los periféricos del PC y con la placa madre. Cerramos el CPU y listo, el proceso de mantenimiento está completo y sólo resta conectar el CPU y encender el PC.

12. Internamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos: 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener frescos los circuitos. 2.- Conector de alimentación: recibe el cable de corriente desde el enchufe doméstico. 3.- Selector de voltaje: permite seleccionar el voltaje americano de 127V ó el europeo de 240V. 4.- Conector de suministro: permite alimentar cierto tipo de monitores CRT. 5.- Conector AT o ATX: alimenta de electricidad a la tarjeta principal. 6.- Conector de 4 terminales IDE: utilizado para alimentar los discos duros y las unidades ópticas. 7.- Conector de 4 terminales FD: alimenta las disqueteras. 8.- Interruptor manual: permite encender la fuente de manera mecánica. Partes y funciones externas de la fuente de AT o ATX.

13. La fuente de poder es la encargada de suministrar energía a todos los dispositivos internos de la computadora e inclusive, a algunos externos (como el teclado o el mouse).

14. ANDRES FELIPE GOMEZ CANODAHIANA MOLINA BERRUECOS ALEJANDRO GOMEZ FONNEGRA
