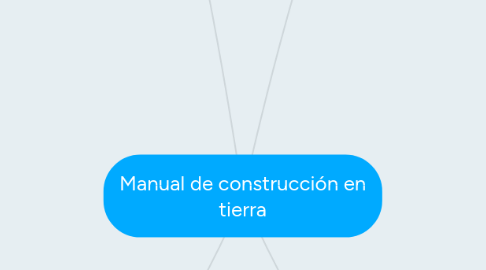

Manual de construcción en tierra por Mind Map: Manual de construcción en tierra

1. 3. Preparación del barro

1.1. Humedecimiento

1.1.1. Plasticidad

1.1.2. Congelamiento

1.2. Mezcla

1.2.1. Remover barro

1.2.2. Amasando barro

1.2.3. Mezcladores de fuerza

1.2.3.1. Paletas mezcladores

1.2.4. Mezcladora con aditamento

1.2.4.1. para llenar mezcladora

1.2.5. Mezcladora de mortero

1.2.6. Mezcladora electrica

1.3. Trituración

1.3.1. Trituradora ceratec

1.3.1.1. cilindros que giran en sentido inverso

1.3.2. Trituradora royer

1.3.2.1. Abertura en la parte inferior para vaciar mezcla

1.3.3. Trituradora electrica

1.4. Tamizado

1.4.1. Extraer partículas mayores

1.4.2. Tierra seca a traves de tamiz

1.4.2.1. manual

1.4.2.2. motor

1.5. Disolver barro

1.5.1. Lechada

1.5.1.1. Polvo barro seco mezclado con agua

1.5.1.2. Dejar remojar cubiertos en agua en contenedores bajos y planos

1.5.1.3. Rastrillos especiales

1.5.1.4. Mezcladora eléctrica manual

1.6. Curado

1.6.1. Mauken

1.6.1.1. Mezcla de barro

1.6.1.1.1. Reposar durante 12 a 48 horas

1.7. Reducción de contenido

1.7.1. agregar

1.7.1.1. arena y grava

1.7.1.1.1. Humedecidos

1.7.1.2. pelos

1.7.1.3. Estiércol de vaca

1.7.1.4. Paja

1.7.1.5. Cascaras

2. 5.Tierra apisonada (tapiall)

2.1. técnica tradicional de construcción de muros

2.2. Encofrados

2.2.1. tablones paralelos separados unidos por travesaños

2.2.1.1. pesor de travesaños

2.2.1.2. sin travesaños con puntales laterales anclados

2.2.2. encofrados especiales

2.2.2.1. esquinas redondeadas y muros curvos

2.2.3. encofrados comunes

2.2.4. rígido

2.2.5. piezas ligeras

2.2.6. Fácil de ajustar

2.2.7. Variaciones en longitud

2.3. Herramientas

2.3.1. compactar

2.3.1.1. pisones de base cónica con forma de cuña

2.3.1.2. pisones de base plana

2.3.1.3. compactador de vibración

2.3.2. pisón

2.3.2.1. no punta aguda

2.3.2.2. peso 5 a 9 kg

2.3.2.3. de dos cabezas

2.3.2.3.1. redondeada

2.3.2.3.2. cuadrada

2.3.2.4. Rectangular

2.3.3. compáctadores eléctricos

2.3.4. compactador neumático

2.3.5. Forma de la base

2.4. Construcción

2.4.1. desmontar encofrado

2.4.1.1. montar horizontalmente

2.4.2. muro

2.4.2.1. capa superior mas húmeda que la inferior

2.4.2.2. capa de mortero de cal

2.4.2.2.1. sobre cada capa

2.4.2.3. compactar

2.4.2.3.1. muro ejecutado verticalmente

2.5. Ejecución de vanos

2.5.1. desmontar el encofrado

2.5.2. perforar barro apisonado

2.5.2.1. machete

2.5.2.2. alambre de púas con sierra

2.5.2.3. raspando

2.5.2.4. cortando

2.6. Construcción de muros

2.6.1. Paneles de barro

2.6.1.1. encofrado trepador

2.6.2. Mecanizadas

2.6.2.1. encofrados especiales de madera enchapada

2.6.3. Entramado con relleno

2.6.3.1. panales delgados

2.6.3.2. rellenos de barro apisonado

2.6.3.3. estructura de columnas y vigas

2.6.3.3.1. de hormigón

2.6.3.4. mezcla

2.6.3.4.1. suelo cemente

2.6.4. Encofrado perdido

2.6.4.1. muros de menor espesor

2.6.4.2. elementos de madera

2.7. cúpulas de barro

2.7.1. encofrado rotatorio

2.7.2. contrafuertes integrados a muros

2.7.3. guía que ajusta automáticamente

2.7.3.1. radio

2.7.3.2. inclinación

2.8. Secado

2.8.1. proceso de retracción

2.8.2. seco al tacto

2.8.3. equilibrio de humedad

2.9. Mano de obra

2.9.1. a mano

2.9.1.1. preparación

2.9.1.2. transporte

2.9.1.3. construcción

2.9.2. optimiza de encofrado

2.9.3. compacta-dores eléctricos de vibración

2.9.4. compacta-dores neumáticos

2.10. Aislamiento térmico

2.10.1. muros monolíticos de barro apisonado

2.10.2. muros de barro alivianado

2.10.3. espesor de 1,6 a 1,8

2.11. superficie

2.11.1. muro de barro apsionado

2.11.1.1. superficie lisa

2.11.1.2. aplicación de pintura

2.11.1.3. se protege con alero

2.11.1.4. no es necesario revestir con revoque

2.11.1.5. zócalo contra salpicaduras

3. 6.Construcción con adobes

3.1. Historia

3.1.1. construcción de adobes

3.1.1.1. climas

3.1.1.1.1. templados

3.1.1.1.2. cálido-secos

3.1.1.1.3. subtropicales

3.1.1.2. se encontraron en

3.1.1.2.1. Rusia

3.1.1.2.2. Egipto

3.1.1.2.3. Asiria

3.1.1.2.4. culturas antiguas

3.1.1.2.5. Taos, nuevo Mexico

3.1.1.2.6. USA

3.1.1.2.7. Escandinavia

3.1.1.2.8. Inglaterra

3.1.1.3. construcciones

3.1.1.3.1. bloques de tierra

3.1.1.3.2. con adobes

3.1.1.3.3. con tepes

3.1.1.3.4. bloques limosos

3.1.1.3.5. bloques de mortero

3.2. Elaboración adobes

3.2.1. moldes

3.2.1.1. rellenar

3.2.1.1.1. barro

3.2.1.2. de madera

3.2.1.3. con agarraderos

3.2.2. técnica

3.2.2.1. lanzado

3.2.3. pasos

3.2.3.1. preparación de la mezcla

3.2.3.2. transporte

3.2.3.3. apilado

3.2.4. adobes

3.2.4.1. prensas manuales

3.2.4.1.1. CINVA-Ram

3.2.4.2. prensas hidráulicas

3.2.4.2.1. BREPAC

3.2.4.3. prensas automáticas

3.2.5. secados

3.2.5.1. hornos

3.2.5.2. aire libre

3.3. Dosificación de la mezcla

3.3.1. ladrilleras industriales

3.3.2. ladrillos crudos industriales

3.3.3. adobes

3.3.3.1. arena gruesa

3.3.3.1.1. porosidad

3.3.3.2. arcilla

3.3.3.2.1. cohesión

3.3.3.3. resistencia

3.3.3.3.1. comprensión

3.4. Ejecución de muros

3.4.1. ladrillos crudos

3.4.2. adobes unidos con mortero barro

3.4.2.1. hidráulica

3.4.3. poco cemento

3.4.4. arena gruesa

3.4.5. arcilla

3.4.6. mortero delgada

3.4.6.1. barro

3.4.6.2. cal

3.4.7. ladrillos cocidos

3.5. Tratamiento de superficie

3.5.1. mampostería

3.5.1.1. humedece

3.5.1.1.1. paño de fieltro

3.5.2. muro de adobes vistos

3.5.2.1. lechada de barro

3.5.2.1.1. cal

3.5.2.1.2. caseína

3.6. Fijación de elementos en los muros

3.6.1. clavos en adobes

3.6.1.1. material

3.6.1.1.1. humedo

3.6.2. ladrillos crudos industriales

3.6.2.1. taladrar hueco

3.6.3. muros de barro

3.6.3.1. tornillos

3.6.3.2. tarugos

4. 7.Adobones y panales prefabricados

4.1. adobones

4.1.1. agregados para

4.1.1.1. alivianar

4.1.1.2. disminuir peso

4.1.2. bloques

4.1.2.1. tierra apisonada

4.1.2.2. tierra alivianada con paja

4.1.2.3. alivianado con arcilla expandida

4.1.2.4. provee aislamiento térmico externo adicional

4.1.2.5. alivianado con mineral

4.2. panales prefabricados para muros

4.2.1. 6 a 12 cm

4.2.2. 30x60 cm a 62.5x100cm

4.2.3. de barrio alivianado

4.2.3.1. densidad 800 a 1000 kg/m

4.3. elementos de rellenos para losas

4.3.1. provee aislamiento térmico y contra el ruido

4.3.2. barro alivianado estabilizado con cemento

4.4. adobes para optimizar la acústica

4.4.1. optimizar

4.4.1.1. acústica de las cúpulas

4.4.1.1.1. adobes con huecos y borden redondeados

4.4.1.2. distribución del sonido

4.4.1.3. absorción del sonido

4.4.1.4. balance de humedad

4.4.1.5. almacenamiento de calor

4.5. baldosas para pisos

4.5.1. baldosas prefabricadas de barro
