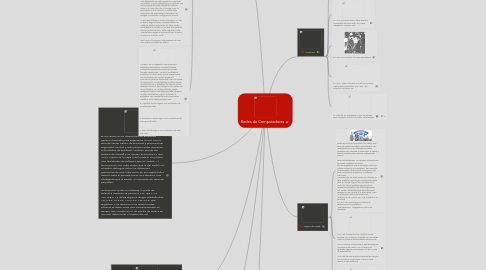

Redes de Computadoras por Mind Map: Redes de Computadoras

1. RUTEADOR: es un dispositivo de propósito general diseñada para segmentar la red, con la idea de limitar trafico de brodcast y proporcionar seguridad, control y redundancia entre dominios individuales de brodcast, también puede dar servicio de firewall y un acceso económico a una WAN. Opera en la capa 3 del modelo osi y tiene mas facilidades de software que un switch. Al funcionar en una capa mayor que la del switch, el ruteador distingue entre los diferentes protocolos de red, tales como ip, ipx, apple talk o decnet. Esto le permite hacer una decisión mas inteligente que al switch, al momento de reenviar paquetes. La dirección ip de un Gateway (o purta de enlace) a menudo se parece a 192.168.1.1 o 192.168.0.1 y utiliza algunos rangos predefinidos, 127 x.x.x, 10 x.x.x, 172 x.x.x, 192 x.x.x, que engloban o se reservan a las redes locales, ademas se debe notar que necesariamente un equipo que cumpla el rol de puerta de enlace en una red, debe tener 2 tarjetas de red.

2. La dirección ip de un Gateway (o purta de enlace) a menudo se parece a 192.168.1.1 o 192.168.0.1 y utiliza algunos rangos predefinidos, 127 x.x.x, 10 x.x.x, 172 x.x.x, 192 x.x.x, que engloban o se reservan a las redes locales, ademas se debe notar que necesariamente un equipo que cumpla el rol de puerta de enlace en una red, debe tener 2 tarjetas de red.

3. Estrella Cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí. La topología estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.

4. Historia

4.1. El primer indicio fue de tecnología telefónica y telegráfica.

4.2. En 1940 se transmitieron datos desde la Universidad de Darmouth, en Nuevo Hampshire, a Nueva York.

4.3. En 1960-1970 crearon los miniordenadores

4.4. En 1976, Apple introduce uno de los primeros ordenadores personales y En 1981, IBM introduce su primer PC.

4.5. En 1980 los PC comienzan a usar los módem para compartir archivos con otros ordenadores

5. Tipos de Red

5.1. Redes alambricas: que utilizan los cables que serán de pares trenzados y normalmente con conectores RJ45, así utilizaremos cables paralelos para conectar el ordenador al switch y cables cruzados para conectar ordenadores entre sí Redes inhalambricas: La conexión inhalambrica se realiza mediante las ondas electromagneticas que se propagan entre una antena emisora y una receptora. Para conectar un ordenador a una red wifi es necesario por tanto una antena receptora y el software adecuado. Normalmente las redes suelen ser hibridas es decir redes lan que tienen conexión por cable pero en las que alguno de sus nodos es un punto de acceso wireless que permite la conexxiòn inalambrica de otros dispositivos wifi. Existen diferentes tipos de antena wifi: wireless PCI se conecta al la placa base y sale un antena por detras del ordenador. Wirelss USB se conecta por USB es similar a un pendrive PCMCIA se conecta por una ranura de expansión de los portatiles WirelessminiPCI. Integrada en placas de portatiles

5.2. LAN: red de área local se conectan varios equipos con un alcance limitado por los cables o por la potencia de las antenas inalámbricas. MAN: red área metropolitana. Red formada por un conjunto de redes LAN en las que se conectan equipos, por ejemplo los de la junta de Extremadura WAN red de área amplia interconectan equipos en un entorno muy amplio, como un país usando la red telefónica

5.3. Según topologia de la red: Bus o lineal: tiene un cable central con derivaciones. Estrella: todos los ordenadores estan conectados a un concentrador o Hub central y no estan conectados entre sí. Anillo: todos se conectan describiendo una anillo, la información llega a un ordenador si no la necesita la pasa al siguiente. Malla: cada ordenador esta conectado al resto de los equipos con mas de un cable

6. Usos de Red

6.1. Bus Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red. Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal. Una sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable para crear un contacto con el núcleo metálico.

6.2. Cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor. Un anillo es relativamente fácil de instalar y reconfigurar. Cada dispositivo está enlazado solamente a sus vecinos inmediatos (bien físicos o lógicos). Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.

6.3. Malla Cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.

6.4. Árbol Es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central. La mayoría de los dispositivos se conectan a un concentrador secundario que, a su vez, se conecta al concentrador central.

7. Elementos de una red

7.1. SERVIDOR: es el elemento principal de procesamiento, contiene el sistema operativo de red y se encarga de administrar todos los procesos dentro de ella, controla también el acceso a los recursos comunes como son las impresoras y las unidades de almacenamiento. ESTACIONES DE TRABAJO: en ocasiones llamadas nodos, pueden ser computadoras personales o cualquier terminal conectada a la red. Se trabaja con sus propios programas o aprovecha las aplicaciones existentes en el servidor. SISTEMA OPERATIVO DE RED: es el programa que permite el control de la red y reside en el servidor. PROTOCOLOS DE COMUNICACIÓN: son un conjunto de normas que regulan la transmisión y recepción de datos dentro de una red.

7.2. TARJETA DE INTERFACE DE RED: proporciona la conectividad de la terminal o usuario de la red física, ya que maneja los protocolos de comunicación de cada topología específica.

7.3. CABLEADO: es el cable que se va a ocupar en la red que es físico se llama utp.

7.4. HUB O CONCENTRADOR: en comunicaciones, centro de distribución, concentrador. Un Hub es un equipo de redes que permite conectar entre si otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos. Han dejado de utilizarse por la gran cantidad de colisiones y trafico de red que producen.

7.5. SWITCHS O CONMUTADOR: es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo osi: su función es interconectar 2 o mas segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección Mac de distinto de las tramas en la red.

7.6. PUENTE O BRIDGE: es un dispositivo de interconexión de redes de ordenadores que opera en la capa2 (nivel de enlace de datos) del modelo osi. Este interconecta 2 segmentos de red haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada empaque. Un bridge conecta 2 segmentos de red como una sola red usando el mismo protocolo de establecimiento de red. Funciona a través de una tabla de direcciones Mac detectadas en cada segmento a que esta conectado. Cuando detecta que un nodo de uno de los segmentos esta intentando trasmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual. La principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero solo pasa las tramas pertenecientes a cada segmento. Esta característica mejora el rendimiento de la redes al disminuir el trafico inútil. Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.

7.7. MODEM: es un dispositivo que sirve para modular y desmodular una señal llamada portadora mediante otra señal de entrada llamada moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un modem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la potadora de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora puede recuperar la señal moduladora original, quitando la portadora. Las características que se pueden modificar de la señal portadora son: • Amplitud, dando lugar a una modulación de amplitud (am/ask). • Frecuencia, dando lugar a una modulación de frecuencia (fm/fsk). • Fase, dando lugar a una modulación de fase (pm/psk).
