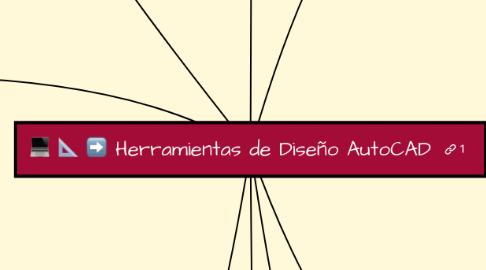

Herramientas de Diseño AutoCAD por Laura Cortes Mind Map: Herramientas de Diseño AutoCAD

1. Insert

1.1. Block

1.1.1. Crear y modificar e insertar archivos o carpetas de dibujo relacionados

1.2. Referencias

1.2.1. Insertar referencias del archivo que se esta editando

1.3. Importar

1.3.1. Importar datos de otras paginas o PDFs

2. Home

2.1. Dibujo

2.1.1. Línea: Crear una línea o una serie de segmentos de línea contiguos para formar figuras y definir objetos con sus respectivas longitudes

2.1.2. Poli-línea: Es una secuencia conectada de segmentos creados como un solo objeto plano. Con esta herramienta se dibujan figuras geométricas usadas comúnmente en planos.

2.1.3. Circulo, elipse, rectángulo: Consiste en crear figuras geométricas ya conocidas a partir de datos como el radio, focos, base y altura.

2.1.4. Arco: Crear arco usando tres puntos, esta herramienta es muy útil en el diseño de vías y objetos curvos.

2.1.5. Hatch: Consiste en achurar el área de objetos seleccionados, es muy útil en planos de construcción y de manzana catastral para indicar las viviendas y su estructura.

2.2. Modificar

2.2.1. Consiste en herramientas para la edición de formas o líneas dibujadas con anterioridad según criterio del usuario, ejemplo de estas son Mover, Copiar, Rotar, Recortar, Espejo, entre muchas otras mas.

2.3. Layers

2.3.1. Este menú muestra las propiedades de los layers como mostrar, congelar, bloquear, crear o eliminar layer, entre muchas otras.

2.4. Utiles

2.4.1. Herramientas como regla, estilo e ID de puntos, cálculos, etc.

3. Featured Apps

3.1. "presenta el comando para tener acceso directo a aplicaciones y contenido que pueda ser descargado" (Manual de formación 1 Intro AutoCAD, SENA, AUTOCAD 2D, 2017)

4. Parametric

4.1. Geometría: Consiste en restricciones a ciertos objetos como tangentes, horizontales, verticales, paralelas o perpendiculares.

4.2. Dimensional: Restringe la distancia horizontal o vertical entre dos o mas puntos de un objeto o de diferentes objetos

5. Express Tools

5.1. Block

5.2. Texto: Permite modificar y dar ciertas características al texto como por ejemplo escribirlo en forma de arco

5.3. Modificar: Mover, copiar, rotar y escalar objetos

5.4. Diseño: Alinear espacios, sincronizar vistas, entre otras cosas.

5.5. Dibujar: Lineas de quiebre y achurados

5.6. Dimensiones: Se refiere a los estilos de anotación que se pueden importar o exportar

5.7. Web: Opciones URL

6. View

6.1. Herramientas para visualizar iconos, cubo (3d)barras, configuraciones, paletas e interfaces

7. Annotate

7.1. Texto: Ingresar y modificar líneas de texto para identificar objetos en planos o proyectos.

7.2. Dimensiones: Permite mostrar y modificar las cotas de los objetos que se encuentren en pantalla,

7.3. Tablas: Crear e importar tablas que permitan clasificar y describir los objetos de estudio.

7.4. centerline: Consiste en una herramienta para dibujar líneas centrales a los objetos dibujados, actuando en la mayoría de los casos como ejes de las figuras.
