1. Acotación de Arcos
1.1. Arcos Menores o Iguales a 180°
1.1.1. Debe acotarse el radio.
1.1.2. Debe indicarse con trazos el centro de el arco
1.2. Arcos Mayores a 180° o Circunferencias
1.2.1. Se debe acotar el diámetro de la circunferencia o arco
1.2.2. Debe indicarse el centro de la circunferencia o arco
2. Tipos de Cota
2.1. Según su funcionalidad
2.1.1. Cotas Funcionales (F)
2.1.2. Cotas Auxiliares (AUX)
2.1.3. Cotas No Funcionales (NF)
2.2. Según su Criterio
2.2.1. Cotas de Verificación
2.2.2. Cotas de Función
2.2.3. Cotas de Fabricación
3. Tipos de Acotacion
3.1. Acotación en Serie
3.1.1. Acotación Respecto a cotas contiguas
3.1.2. Se presenta error acumulativo
3.2. Acotación en paralelo
3.2.1. Acotación respecto a un mismo plano de referencia
3.2.2. Error independiente en cada medida

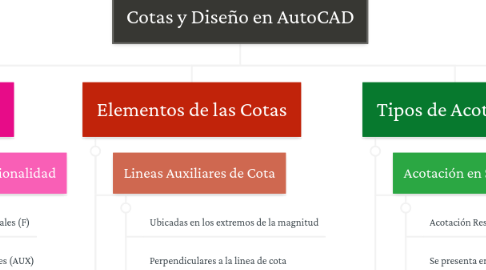

4. Elementos de las Cotas
4.1. Lineas Auxiliares de Cota
4.1.1. Ubicadas en los extremos de la magnitud
4.1.2. Perpendiculares a la linea de cota
4.2. Linea de Cota
4.2.1. Linea paralela a la magnitud a medir
4.3. Flecha de Cota
4.3.1. Extremos de la cota
4.3.2. Solo se debe usar un tipo de flecha por dibujo
4.3.3. Si no hay espacio para ubicar la flecha, se debe ubicar en la parte exterior sobre una prolongación de la linea de cota.
4.4. Cifra de Cota
4.4.1. Indicación numérica de la medida
4.4.2. Si la cifra no cabe, puede ponerse por fuera uniéndola con una linea.
5. Generalidades de Las Cotas
5.1. Definición
5.1.1. Medidas reales de los objetos
5.1.2. No varían ni depende de la escala de dibujo
5.2. Ubicacion
5.2.1. Por fuera del elemento que mide
5.2.2. De 8 a 5 mm de separación respecto al elemento
5.2.3. Las cotas se deben ubicar en el plano mas adecuado, donde se aprecie claramente su información
5.3. Aristas Ficticias
5.3.1. Prolongaciones de las lineas de elementos curvos, ubicadas para definir las cotas
5.3.2. Employee
5.4. Repetición de Cotas
5.4.1. Se debe Acotar cada elemento una única vez en el plano mas favorable.
5.4.2. Si una cota se repite muchas veces, se debe crear una referencia general para esta.
5.5. Cotas de diferente escala
5.5.1. Si existe una cota de una escala diferente a la general se debe subrayar su valor numérico
5.6. Cruce de Cotas
5.6.1. No se debe permitir el cruce entre acotaciones
