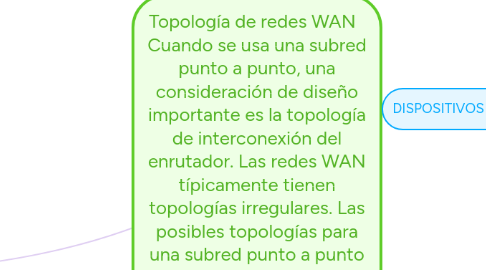

Topología de redes WAN Cuando se usa una subred punto a punto, una consideración de diseño importante es la topología de interconexión del enrutador. Las redes WAN típicamente tienen topologías irregulares. Las posibles topologías para una subred punto a punto son: Estrella, Anillo, Bus, Árbol. por Mind Map: Topología de redes WAN   Cuando se usa una subred punto a punto, una consideración de diseño importante es la topología de interconexión del enrutador. Las redes WAN típicamente tienen topologías irregulares. Las posibles topologías para una subred punto a punto son: Estrella, Anillo, Bus, Árbol.

1. Topología de árbol Esta topología es un ejemplo generalizado del esquema debus. El árbol tiene su primer nodo en la raíz, y se expande para afuera utilizando ramas, en donde se encuentran conectadas las demás terminales. Ésta topología permite que la red se expanda, y al mismo tiempo asegura que nada más existe una ³ruta de datos´ (data path) entre 2 terminales cualesquiera. Topología de redes WAN Cuando se usa una subred punto a punto, una consideración de diseño importante es la topología de interconexión del enrutador. Las redes WAN típicamente tienen topologías irregulares. Las posibles topologías para una subred punto a punto son: Estrella, Anillo, Bus, Árbol

2. Configuración de anillo En esta configuración, todas las estaciones repiten la misma señal que fue mandada por la terminal transmisora, y lo hacen en un solo sentido en la red. El mensaje se transmite de terminal a terminal y se repite, bit por bit, por el repetidor que se encuentra conectado al controlador de red en cada terminal. Una desventaja con esta topología es que si algún repetidor falla, podría hacer que toda la red se caiga, aunque el controlador puede sacar el repetidor defectuoso de la red, evitando así algún desastre. Un buen ejemplo de este tipo de topología es el de Anillo de señal, que pasa una señal, o token a las terminales en la red. Si la terminal quiere transmitir alguna información, pide el token, o la señal. Y hasta que la tiene, puede transmitir. Claro, si la terminal no está utilizando el token, la pasa a la siguiente terminal que sigue en el anillo, y sigue circulando hasta que alguna terminal pide permiso para transmitir.

3. Configuración de estrella En este esquema, todas las estaciones están conectadas por un cable a un módulo central (Central hub), y como es una conexión de punto a punto, necesita un cable desde cada PC al módulo central. Una ventaja de usar una red de estrella es que ningún punto de falla inhabilita a ninguna parte de la red, sólo a la porción en donde ocurre la falla, y la red se puede manejar de manera eficiente. Un problema que sí puede surgir, es cuando a un módulo le ocurre un error, y entonces todas las estaciones se ven afectadas.

4. Topología de bus También conocida como topología lineal de bus, es un diseño simple que utiliza un solo cable al cual todas las estaciones se conectan. La topología usa un medio de transmisión de amplia cobertura (broadcast medium), ya que todas las estaciones pueden recibir las transmisiones emitidas por cualquier estación. Como es bastante simple la configuración, se puede implementar de manera barata. El problema inherente de este esquema es que si el cable se daña en cualquier punto, ninguna estación podrá transmitir. Aunque Ethernet puede tener varias configuraciones de cables, si se utiliza un cable de bus, esta topología representa una red de Ethernet.

5. DISPOSITIVOS WAN

5.1. Módem dial-up Considerado una tecnología WAN antigua, un módem de banda de voz convierte (es decir, modula) las señales digitales producidas por una computadora en frecuencias de voz que se pueden transmitir a través de las líneas analógicas de la red de telefonía pública. En el otro lado de la conexión, otro módem convierte nuevamente los sonidos en una señal digital (es decir, los demodula) como entrada para una computadora o una conexión de red. Servidor de acceso Concentra las comunicaciones de entrada y de salida del módem dial-up de los usuarios. Considerado una tecnología antigua; un servidor de acceso puede tener una combinación de interfaces analógicas y digitales y admitir cientos de usuarios simultáneos. Módem de banda ancha Un tipo de módem digital que se utiliza con servicio de Internet por DSL o por cable de alta velocidad. Ambos funcionan de manera similar al módem de banda de voz, pero usan mayores velocidades de transmisión y frecuencias de banda ancha. CSU/DSU Las líneas arrendadas digitales requieren una CSU y una DSU. Una CSU/DSU puede ser un dispositivo separado, como un módem, o puede ser una interfaz en un router. La CSU proporciona terminación de la señal digital y asegura la integridad de la conexión mediante la corrección de errores y el monitoreo de la línea. La DSU convierte las tramas de línea en tramas que la LAN puede interpretar y viceversa. Switch WAN Un dispositivo de internetworking de varios puertos utilizado en las redes de los proveedores de servicios. Por lo general, estos dispositivos conmutan el tráfico, como Frame Relay o ATM, y operan en la capa 2. Router Proporciona internetworking y puertos de interfaz de acceso WAN que se usan para conectarse a la red del proveedor de servicios. Estas interfaces pueden ser conexiones seriales, Ethernet u otras interfaces WAN. Con algunos tipos de interfaces WAN, se requiere un dispositivo externo, como una DSU/CSU o un módem (analógico, por cable o DSL) para conectar el router al proveedor de servicios local. Router principal/switch multicapa Router o switch multicapa que reside en el centro o en el backbone de la WAN, en lugar de en la periferia. Para desempeñar esta función, un router o switch multicapa debe poder admitir varias interfaces de telecomunicaciones con la mayor velocidad usada en el núcleo de la WAN. También debe poder reenviar paquetes IP a máxima velocidad en todas esas interfaces. El router o switch multicapa también debe admitir los protocolos de routing que se utilizan en el núcleo. ng idea by hitting ENTER

5.2. Las operaciones WAN se centran principalmente en la capa física (capa 1 del modelo OSI) y en la capa de enlace de datos (capa 2 del modelo OSI). Los estándares de acceso WAN por lo general describen los métodos de entrega de la capa física y los requisitos de la capa de enlace de datos, incluidos el direccionamiento físico, el control del flujo y la encapsulación.

5.3. Varias autoridades reconocidas definen y administran los estándares de acceso WAN, incluidas las siguientes:

5.4. Asociación de la Industria de Telecomunicaciones y Alianza de Industrias Electrónicas (TIA/EIA)

5.5. Organización Internacional para la Estandarización (ISO)

5.6. Instituto de Ingenieros en Electricidad y Electrónica (IEEE)

5.7. Los protocolos de capa 1 describen la manera de proporcionar conexiones eléctricas, mecánicas, operativas y funcionales a los servicios de un proveedor de servicios de comunicación.

5.8. Los protocolos de capa 2 definen la forma en que se encapsulan los datos para la transmisión a una ubicación remota, así como los mecanismos para transferir las tramas resultantes. Se usa una variedad de tecnologías diferentes, como el protocolo punto a punto (PPP), Frame Relay y ATM. Algunos de estos protocolos usan el mismo entramado básico o un subconjunto del mecanismo de control de enlace de datos de alto nivel (HDLC).

5.9. La mayoría de los enlaces WAN son punto a punto. Por este motivo, no se suele utilizar el campo de dirección de la trama de capa 2.
