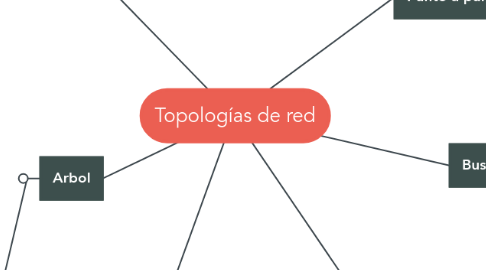

Topologías de red por Mind Map: Topologías de red

1. Punto a punto

1.1. La topología más simple es un enlace permanente entre dos puntos finales conocida como punto a punto (PtP). La topología punto a punto conmutada es la pasarela básica de la telefonía convencional. El valor de una red permanente de PtP es la comunicación sin obstáculos entre los dos puntos finales

2. Bus

2.1. Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

3. Estrella

3.1. Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador).

4. Malla

4.1. La topología de red malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones.

5. Arbol

5.1. La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

6. Anillo

6.1. Una red en anillo es una topología de anillo en la que cada estación tiene una única conexión de entrada y otra de salida de anillo. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
