1. Al igual que en los planos arquitectónicos, en los estructurales se debe contar con el nombre del dibujo y un rotulo, ademas los planos estructurales deben tener ejes de referencia y un acotado que permita una eficaz localización espacial de los elementos, tambien se acostumbra usar números arábigos para los ejes horizontales y letras mayúsculas para marcar los ejes horizontales.
2. Los planos tienen una forma de lectura se hace de izquierda a derecha sobre los ejes horizontales, de arriba hacia abajo sobre los ejes verticales, Para el análisis de un plano, se debe iniciar leyendo la medida horizontal y luego la medida vertical
3. LECTURA DE PLANOS
4. PLANTA ESTRUCTURAL
5. son dibujos de planos horizontales acotados, en los cuales se representan los diferentes elementos que conforman la estructura o esqueleto de los diferentes niveles o pisos del edificio
6. PLANTA DE FUNDACIONES
7. La planta de fundacion contiene la información necesaria para su construcción, de ahí que esta planta se dibuje atendiendo la forma y disposición de la edificación,.
8. INFORMACION
9. representación con líneas punteadas del ancho de las paredes que se apoyan sobre las cimentaciones
10. ancho y profundidad de La base sobre la que descansa toda edificación
11. líneas que conforman el espesor de los cimientos y sus ejes
12. representacion de las redes sanitarias y de aguas lluvias, mostrando la localización de bajantes y sus uniones.

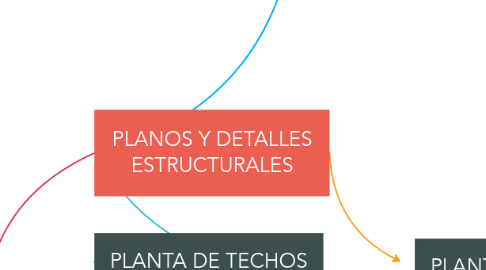

13. PLANTA DE TECHOS
14. La planta de techos nos enseña los elementos que la componen, la distribución espacial y la forma final que adoptara estos elementos
15. CUMBRELA O CABALLETE su función es de proveer de rigidez a la estructura.
16. Durmiente, es un listón de base sobre la cual se apoyan las alfardas o viguetas
17. Recubrimiento o tejas, es una pieza que sirve para recibir y transportar el agua de lluvia.
18. RAMPAS Y TRAMOS DE ESCALAS corresponden a planos inclinados que cuentan en su conformación con elementos muy similares a los de las losas; vigas, columnas, viguetas, casetones, recubrimiento.
19. ALIGERANTES O CASETONES Su función es reducir pesos de la losa, se apoyan en los nervios ocupando el espacio que queda entre los nervios verticales y horizontales.
20. VIGUETAS O NERVIOS Elementos horizontales más pequeños que las vigas, que cumplen una función similar a estas, Para su identificación se nombran al igual que las vigas: reuniendo bajo un mismo termino los elementos que poseen iguales características
21. ELEMENTOS
22. Las losas son elementos con sentido horizontal que dividen el espacio, en sentido vertical, una parte de la losa sirve como cielo y otra como piso, sostenido por apoyos que conducen las cargas al terreno
23. PLANTA LOSA
24. ELEMENTOS
25. EJES Como lo mencionamos antes, los ejes son líneas de referencia que se marcan interceptando los centros de las columnas
26. COLUMNAS son los elementos más sobresalientes de la estructura, su mayor espesor de línea indica que son elementos verticales, Junto a la columna algunos planos utilizan una anotación indicando el tamaño de la columna.
27. VIGAS El nombre de la viga se localiza entre las líneas que representan su espesor, las vigas se diferencian entre las que están dispuestas en sentido horizontal y vertical, utilizando para ello un número más la medida del ancho y del espesor de la misma entre paréntesis.
28. PILAS Y PEDESTALES podemos ver localización, forma y dimensiones de estos elementos, cuentan con un plano en detalle que especifica el material y el refuerzo que las componen.
29. ESPESIFICACIONES Este espacio es utilizado para dar asiento a las especificaciones técnicas de materiales, resistencia del suelo y tipo de acero que se utilizo, También podemos encontrar notas respecto a las posibles formas de interpretar el plano, tomar medidas y la forma de corroborar la información que el plano nos ofrece
30. Alfarda o vigueta, son los elementos estructurales de cubierta secundarios
31. Tablilla, es un recubrimiento de madera constituido por elementos de poco espesor
