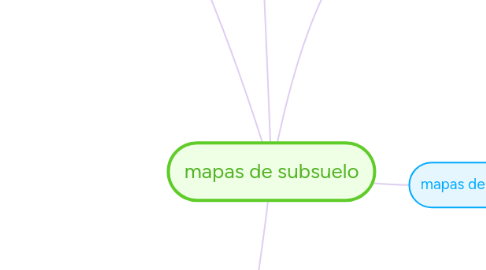

mapas de subsuelo por Mind Map: mapas de subsuelo

1. Mapas Isopropiedades

1.1. Un mapa de isopropiedades es la representación cartográfica de la variación de los valores de alguna propiedad del yacimiento petrolero. Las fuentes de información son, en primera instancia, los datos sísmicos, los registros de pozos, las muestras de roca, el conocimiento que se tenga de áreas cercanas, así como de los datos de producción y de presión de los pozos. El patrón estructural es uno de los mapas de control en una acumulación petrolífera. La preparación de mapas de isopropiedades conduce a disponer de una muy buena presentación real de la información considerada, ya que permite su rápida visualización, lo cual ayuda a establecer mejor las formas de explotar el yacimiento

1.2. POROSIDAD La porosidad es una medida de la capacidad de almacenamiento de fluidos que posee una roca y se define como la fracción del volumen total de la roca que corresponde a espacios que pueden almacenar fluidos

1.3. La porosidad de una roca puede ser clasificada de dos maneras: Según su origen De acuerdo a su origen, la porosidad puede ser clasificada en primaria o intergranular y secundaria o inducida.

1.4. Algunos procesos que dan origen a la porosidad secundaria de una roca son: la disolución, las fracturas y la dolomitización. Disolución La solución es un proceso mediante el cual se origina una reacción química entre los fluidos que saturan el medio poroso y la matriz de la roca. Este proceso originó una modificación en el volumen poroso del sistema y por ende en la porosidad. Fracturas Las fracturas también producen a la generación de porosidad secundaria. Dolomitización La dolomitización es un proceso mediante el cual la caliza se transforma en dolomita.

1.5. MAPAS DE POROSIDAD La porosidad interconectada o efectiva se define como el volumen total de la roca que representa espacios que pueden contener fluidos y se encuentran comunicados entre sí, mientras que la porosidad no interconectada o no efectiva es aquella que representa la fracción del volumen total de la roca que está conformada por los espacios que contienen fluidos pero no están comunicados entre sí. Como la sumatoria del volumen de los poros no interconectados más el volumen de los poros interconectados es igual al volumen total de los poros de la roca, entonces la porosidad absoluta o total del sistema es igual a la sumatoria de la porosidad efectiva más la porosidad no efectiva. Para el ingeniero de yacimientos la porosidad de mayor importancia es la efectiva,

1.6. PERMEABILIDAD Es la capacidad, o medición de la capacidad de una roca, para transmitir fluidos, medida normalmente en darcies o milidarcies.

1.7. SATURACIÓN La saturación de un medio poroso con respecto a un fluido se define como la fracción del volumen poroso de una roca que esta ocupada por dicho fluido.

1.8. ARENA NETA TOTAL La arena neta es el espesor con porosidad y permeabilidad que contiene saturación de hidrocarburos de valor comercial. El espesor de arena neta comparado con el espesor bruto es conocido como la relación “net to gross”, por sus siglas en inglés. Este es un parámetro importante en el cálculo volumétrico de fluido original en sitio y reservas de un reservorio.

1.9. ARENA NETA PETROLIFERA Es la parte del espesor bruto del yacimiento que contribuye al recobro de petróleo y se define mediante los siguientes criterios: límite más bajo de porosidad, límite más bajo de permeabilidad, límite más alto de saturación de agua.

2. PRUEBAS DE PRESIÓN

2.1. ABATIMIENTO DE PRESION (DRAW DOWN TEST) Esta prueba consiste en una serie de mediciones de presion de fondo durante un periodo de tiempo, con el pozo fluyendo a una tasa constante estabilizada. Generalmente, se hace un cierre previo para lograr que la presion en el area de de drenaje del pozo se estabilice y sea uniforme. Se utiliza para hallar: -Permeabilidad promedio en el area de drenaje (k) -Efecto Skin (s) -Volumen poroso (Vp) de la región drenada -Presencia de Heterogeneidades (Fallas, contactos, barreras estratigraficas).

2.2. RESTAURACIÓN DE PRESIÓN (BUILD UP TEST) Esta prueba consiste en una serie de mediciones de presión de fondo durante un periodo de tiempo, luego de cerrar el pozo después de haber estado fluyendo a una tasa constante estabilizada. Se utiliza para hallar: -Presión estática promedio en el área de drenaje o yacimiento (Pi). -Permeabilidad promedio en el area de drenaje (k). -Efecto Skin (s). -Presencia de Límites o heterogeneidades (Fallas, contactos, barreras estratigraficas). - Interferencia o comunicación entre pozos / fallas

2.3. PRUEBA DE PRODUCCIÓN DRILL STEM TEST (DST): Un DST provee un medio para la estimación de la formación y las propiedades de los fluidos antes de la completación del pozo. Básicamente, la DST es una completación temporal de un pozo. La herramienta del DST es un arreglo de paquetes y válvulas localizados al final de la tubería de perforación. Este arreglo puede ser usado para aislar una zona de interés y dejar que produzca dentro de la tubería. Una muestra de fluido es obtenida en la prueba, de este modo, la prueba nos puede decir los tipos de fluidos que el pozo producirá si es completado en la formación probada.

2.4. Un mapa de isobaras es un mapa en el cual se representa líneas que unen puntos de igual presión atmosférica media. Una isóbara o isóbara es un isograma de presión, es decir, una línea de igual o constante presión en un gráfico, trazado o mapa. Salvo posibles casos especiales, las isobaras que se fijan en una línea que unen en un mapa los puntos de una presión atmosférica, que se mide en bares, por lo que constituye un término meteorológico. Las isobaras de un mapa meteorológico dan información sobre la fuerza del viento y la dirección de este en una zona determinada.

3. Uso de los Mapas Isobáricos:

3.1. ¡Los mapas isobáricos en la industria petrolera se emplean para hallar la presión promedio que es utilizada para caracterizar el comportamiento de yacimiento, y predecir su comportamiento futuro. Es un parámetro fundamental para entender la conducta de los yacimientos en recobro primario, secundarios proyectos de mantenimiento de presión.

3.2. Un mapa de isobaras es un mapa en el cual se representa líneas que unen puntos de igual presión atmosférica media. Una isóbara o isóbara es un isograma de presión, es decir, una línea de igual o constante presión en un gráfico, trazado o mapa. Salvo posibles casos especiales, las isobaras que se fijan en una línea que unen en un mapa los puntos de una presión atmosférica, que se mide en bares, por lo que constituye un término meteorológico. Las isobaras de un mapa meteorológico dan información sobre la fuerza del viento y la dirección de este en una zona determinada.

4. mapas de reservas

4.1. Las reservas de hidrocarburos son los volúmenes de petróleo crudo,condensado, gas natural y líquidos del gas natural que se puede recuperar comercialmente de acumulaciones conocidas, desde una fecha determinada en adelante.

4.2. Reservas probadas: Volumen de Hidrocarburos estimados •Reservas probadas desarrolladas: Volumen de hidrocarburo recuperable por los pozos de producción •Reservas probadas no desarrolladas:Volúmenes de reservas probadas que no pueden ser recuperadas •Reservas probables: Volúmenes estimados asociados a acumulaciones conocidas •Reservas posibles: Volúmenes estimados asociados a acumulaciones conocidas.

4.3. •Método deterministico: Utiliza valores puntuales que representa el mejor estimado de cada parámetro geológico. a) Método volumétrico: Para calcular (POES, GOES, Y COES)

4.3.1. Gas no asociado con la relación: Para el cálculo del gas no asociado debe hacerse hincapié en la determinación de las características intrínsecas de dicho gas, de la composición, de la gravedad específica.

4.3.2. MAPAS DE RESERVAS- SIMBOLOGIA- ELABORACION EN INTERPRETACION

4.3.3. Puede decirse que los signos cartográficos son símbolos gráficos que se emplean en un mapa para representar diversos elementos que se encuentran en la superficie terrestre. Suelen usarse signos estandarizados cuyos significados son compartidos y entendidos a nivel internacional.

5. Realizado por: CORALIMAR UZCATEGUI
