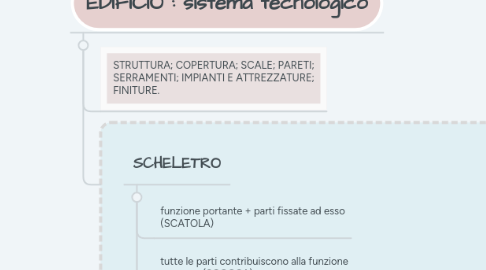

LE TECNOLOGIE EDILIZIE da Mind Map: LE TECNOLOGIE EDILIZIE

1. EDIFICIO : sistema tecnologico

1.1. STRUTTURA; COPERTURA; SCALE; PARETI; SERRAMENTI; IMPIANTI E ATTREZZATURE; FINITURE.

1.2. SCHELETRO

1.2.1. funzione portante + parti fissate ad esso (SCATOLA)

1.2.2. tutte le parti contribuiscono alla funzione portante (SCOCCA)

1.2.3. FONDAZIONI; STRUTTURE VERTICALI; SOLAI; STRUTTURA DI COPERTURA.

1.2.3.1. IL CEMENTO ARMATO nei solai (1)

1.2.3.1.1. caratteristiche: RESISTENZA A COMPRESSIONE E A TRAZIONE; LA FUNZIONE DELLE STAFFE.

1.2.3.1.2. nomenclatura: CASSAFORMA; PIGNATTE; ARMATURA (tondini); CALCESTRUZZO: CEMENTO (calcare + argilla) + GHIAIA + ACQUA + SABBIA.

1.2.3.1.3. concezione funzionale-morfologica nei solai (così come per i solai i legno): NERVATURE-"orditura inferiore" (travi di legno); SOLETTINA-"strato superiore" (tavolato).

1.2.3.2. STRUTTURE VERTICALI (2)

1.2.3.2.1. MURO PORTANTE (Ottocento:3 muri maestri di cui un muro "di spina", centrale)

1.2.3.2.2. STRUTTURA A PILASTRI E TRAVI- a telaio o scheletro

1.2.3.3. FONDAZIONE (3) - STRUTTURE RETICOLARI

1.2.3.3.1. tipo di STRUTTURE A TRIANGOLI

1.2.3.3.2. sostituiscono la massa con un RETICOLO DI ASTE, che si intersecano in NODI.

1.2.3.4. STRUTTURA DI COPERTURA (4) : L'ARCO

1.2.3.4.1. ARCO A CATENARIE: forza R sui baricentri dei conci successivi, componente orizzontale annullata.

1.2.3.4.2. PSEUDOARCO MONOLITICO: portale con l'aspetto di un arco,trasmette solo spinte verticali.

1.2.3.4.3. ARCO A 3 CERNIERE: elementi rigidi poggianti l'uno sull'altro, la struttura ha 3 nodi.

1.2.3.4.4. VOLTA A BOTTE

1.2.3.4.5. VOLTA A VELA: poggia sui vertici del poligono inscritto.
