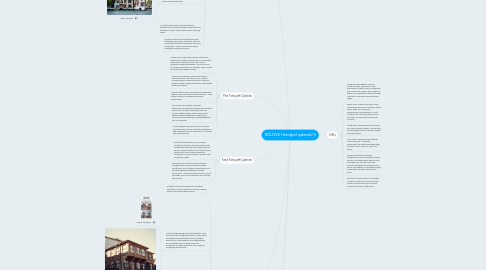

RÖLÖVE (fotoğraf çekmek) 5 da Mind Map: RÖLÖVE (fotoğraf çekmek) 5

1. Yerleşim Plan Fotoğrafı Çekmek

1.1. Yerleşim plan çizimleri için fotoğraf son derece yararlıdır. Amaç bahçe-bina-yol ilişkisinin tamamını fotoğraflamaktır.

1.1.1. Yerleşim Fotoğrafı

1.2. Bunun için, bina bir bahçe içinde ise bahçenin dört köşesinden binaya doğru ve binanın dört köşesinden bahçeye doğru, fotoğraf çekmek gereklidir.

1.2.1. Yerleşim Fotoğrafı

1.3. Fotoğraf çekim yerleri bir plan üzerinde işaretlenir. Yerleşim planında bulunan setler, duvarlar,bahçe duvarları, alçak binaların çatıları, çatı şekilleri, ağaçlar, çiçek tarhları vb. gibi elemanları plan görünüşü olarak çekmek için rölövesi yapılmakta olan binanın en üst kat pencerelerinden, her bir dört cephesinden aşağıya doğru fotoğraf çekilir.

1.4. Yerleşim Kesit Fotoğrafı Çekmek Eğer bina bir bahçe içindeyse yerleşim kesit çizimi için fotoğraf çekilebilir. Binadan geçip yola kadar uzanan kesitte görünüşe giren ağaç, set, duvar, bina gibi elemanlar fotoğraf ile tespit edilip, kesitte görünüş olarak işlenebilirler. Siluet çizimlerinde kullanılmak üzere çekilen fotoğraflar perspektif içermelidir

1.5. Yerleşim Görünüş (Siluet) Fotoğrafı Çekmek Siluet çiziminde, ister bahçe içinde, ister bitişik bina olsun, fotoğrafın katkısı plan ve kesitte olduğundan çok daha fazladır, fotoğraf olmadan siluetin çizilmesi çok zordur.

1.6. Siluet fotoğrafında önemli olan tüm binaların birbiri ile perspektif ilişkisini kurmaktır. Bunun için önce rölövesi yapılmış binanın siluete girecek cephesi tam karşıdan çekilir. Bu fotoğrafı mümkün olduğunca perspektifsiz olarak çekmek gereklidir.

1.6.1. siluet fotoğraf

1.7. Çatı eğimlerinin şeklini ve yüksekliklerini görebilmek ve baca yüksekliğini bulabilmek için yüksek bir yerden veya uzaktan genel görünüş çekilir.

1.8. Bir bütün olarak ele alındığında yerleşim fotoğrafları hem plan, hem kesit, hem de görünüşte (siluette) yararlanmak amacıyla kullanılabilir. Önemli olan amaca uygun fotoğrafın çekilmiş olmasıdır.

2. Plan Fotoğrafı Çekmek

2.1. Planda kullanılmak üzere mekânın iki karşılıklı köşesinden fotoğraf çekilmelidir. Plan çiziminde kullanmak amacıyla her katta, her odanın fotoğrafını çekmek gereklidir. Her oda için en az, karşılıklı köşelerden, iki fotoğraf çekilir, yeterli olmuyorsa her köşeden çekilir.

2.2. Makine göz hizasında, yere dik durmalıdır, böylece kenarlar dik çekilmiş olur. Odanın içindeki eşyaların aydınlatılması iyi yapılmalı, gölgeleri birbiri üstüne düşmemeli, istenmeyen gölge olmamalıdır.

2.3. Odada yabancı duran ve arkasındaki görüntüyü kapatan eşya ve mobilyalar kaldırılmalıdır. Tarihi değeri olan eşya ve objeler yerlerinde bırakılmalıdır.

2.4. Plan çiziminde fotoğraf, merdiven basamaklarının durumu hakkında bilgi verebilir. Bunun için her katta merdiven kovasında durarak aşağıya doğru, bütün basamakları görecek şekilde çekilecek fotoğraf çizim sırasında planda basamakları yerleştirebilmek için çok yararlıdır.

2.5. Tavan fotoğrafı her oda için ayrı ayrı çekilir. Genellikle tavan planları simetrik olduğundan, eğer objektif tamamını alamıyorsa 1/4 tavanın çekilmesi yeterlidir.

3. Kesit Fotoğrafı Çekmek

3.1. Kesit çizimlerinde de plan için çekilen fotoğraflar kullanılır. Bunlara ilaveten kesit krokilerinde görünüşe giren kapı, pencere, dolap, niş gibi elemanlar da ölçülerek çizilir, ancak bunlar aynı zamanda görünüş olduğundan çizimde yardımcı olmak üzere fotoğrafları çekilir.

3.2. Ayrıca önemli ve unutulmaması gereken fotoğraflardan biri de merdiven trabzanı fotoğrafıdır. Bu fotoğraflar ölçülendirme için kullanılacağından perspektifsiz olarak çekilmelidir. Ölçülendirmede yardımcı olması açısından yanına bir metre veya ölçü çubuğu konulmalıdır.

4. Görünüş Fotoğrafı Çekmek

4.1. Fotoğraf rölöve konusunda en çok cephe çiziminde yaralıdır. Bunun için binanın cephesi ayrıntılı olarak görüntülenmelidir.

4.2. Cephe fotoğraflarında hem perspektifsiz, hem de perspektifli fotoğraflar kullanılır, hatta ilerde göreceğimiz gibi perspektif içeren fotoğraf daha yararlı olabilmektedir. Bu fotoğraflardan ölçü çıkartabilmek için genel kural "her fotoğrafta iki cephe görünmeli, her cephe iki fotoğrafta görünmelidir.

4.2.1. Cephe Fotoğrafı

4.2.2. Cephe Fotoğrafı

4.3. Ayrıca cephe fotoğrafı çekimlerinde ölçek çubuğu kullanılması yararlı olur. Ölçek vermek için diğer bir teknik de çekilecek konunun önüne ölçüleri bilinen bir doku veya ağ yerleştirmektir; örneğin hasır çelik gibi.

4.3.1. Cephe Fotoğrafı

4.4. Görüntüye engel olan objeler, örneğin çöp kutuları, çöp konteynerleri, bisiklet, otomobil, çalı ve kaldırılabilecek bitkilerin kaldırılmaları gereklidir.

4.5. Çatı yüksekliğini tespit etmek fotoğraf ile de yapılabilir. Bunun için ya yüksek bir yerden ya da bitişik binadan, tam saçak hizasında, karşıdan çekilen fotoğraf, daha sonra çizim aşamasında çatının açısını ve eğimini saptamaya yardımcı olur .

4.6. Baca yüksekliğinin tespiti de aynı şekilde saçak hizasından çekilen ve baca ile beraber çatının tamamını gören bir fotoğraftan yapılabilir.

5. Detay Fotoğrafı Çekmek

5.1. Detay fotoğrafları, bir detayın ölçülerek veya karbonlanarak alınmasının zor olduğu durumlarda çekilir. Detay fotoğrafları muhakkak perspektifsiz olarak çekilmelidir.

5.2. Boyut ve ölçek vermesi için fotoğrafı çekerken ölçek çubukları yatay ve düşey olarak, iki adet konur. Ölçek çubukları yoksa katlanır bir tahta metreyi açarak detayın yanına koymak da aynı işi görür.

5.3. Detay fotoğrafı çekildiğinde yalnız detay çekilirse, bu detayın nereye ait olduğu, bütünün neresinde olduğu zaman geçince unutulur. Bunun için detay fotoğrafı çekildiğinde bu detayın, bütünün neresinde olduğunu vurgulayan genel bir fotoğraf daha çekmek gereklidir, bu fotoğrafta perspektif düzeltmeye gerek yoktur.

5.4. Detayın bütün içindeki yerini belirtmek için konunun tamamı ayrıca çekilmelidir.

6. Krokiler gibi fotoğraf da rölövesi yapılacak bina hakkında bilgi içerirler. En titiz rölöve çalışması dahi fotoğraf olmadan çok zor çizilir.

7. GİRİŞ

7.1. Fotoğraf, genel gözlem yanında malzeme, doku, şekil, boyut, şekil bozuklukları, sayılar, tefriş vb. hakkında kroki yapmadan, daha çabuk, doğru ve hatasız bir perspektifle bilgi temin eder, alınması zor ölçülerin elde edilmesini sağlar.

7.2. Temiz çizim sırasında ölçüleri kontrol etmemize yardımcı olur ve tekrar tekrar yerine gidip ölçü alınmasını engelleyerek vakit kazandırır. Ancak fotoğraf hiçbir zaman krokinin yerini almamalı, daima krokiyi tamamlayıcı olmalıdır.

7.3. Fotoğraftan yararlanabilmek için planlı bir çekim yapılması şarttır. Rölöve işine başlandığında hemen rastgele fotoğraf çekmek yanlıştır.

7.4. Kroki veya ölçüm sırasında plandaki sorunlu kısımlar (merdiven, basamaklar) ve kesitte görünüşe giren elemanlar (kapı, pencere, dolap vb.) çekilir.

7.5. Rölöve çiziminde kullanılacak fotoğrafların çekim özellikleri her konu için ayrıca açıklanacaktır, genel olarak alındığında şu özellikleri olmalıdır: Rölöve fotoğraflarında estetik önemli, ancak şart değildir. Bir fotoğrafın güzel olmasından çok bilgi içerici olması aranır.

7.6. Kenarların paralel olması için fotoğraf makinesi çekilen plana paralel tutulur. Ölçek vermesi için konunun yanına metre veya ölçek çubuğu konur.
