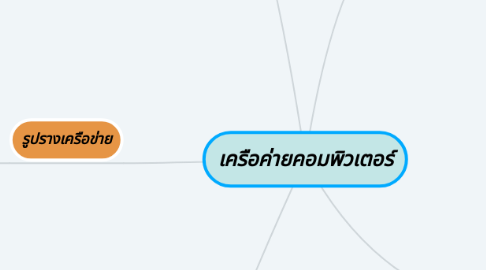

เครือค่ายคอมพิวเตอร์ by Mind Map: เครือค่ายคอมพิวเตอร์

1. ประเภทของเครือข่าย

1.1. LAN (Local Area Network)

1.1.1. ระบบเครื่องข่ายท้องถิ่น เป็นเน็ตเวิร์กในระยะทางไม่เกิน 10 กิโลเมตร ไม่ต้องใช้โครงข่าย การสื่อสารขององค์การโทรศัพท์เป็นระบบเครือข่ายที่อยู่ภายในอาคารเดียวกันหรือต่างอาคารใน ระยะใกล้ๆ

1.2. LAN (Local Area Network)

1.2.1. ระบบเครือข่ายเมือง เป็นเน็ตเวิร์กที่จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทย เป็นการติดต่อกันในเมือง เช่น เครื่องเวิร์กสเตชั่นอยู่ที่สุขุมวิท มีการ ติดต่อสื่อสารกับเครื่องเวิร์กสเตชั่นที่บางรัก

1.3. WAN (Wide Area Network)

1.3.1. ระบบเครือข่ายกว้างไกล หรือเรียกได้ว่าเป็น World Wide ของระบบเน็ตเวิร์ก โดยจะเป็น การสื่อสารในระดับประเทศ ข้ามทวีปหรือทั่วโลก จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทย (คู่สายโทรศัพท์ dial-up / คู่สายเช่า Leased line / ISDN)

2. โพรโตคอล(Protocol)

2.1. 1. ชั้นกายภาพ (physical layer)ทําหน้าแปลงข้อมูลในรูปของสัญญาณ ดิจิทัลให้ผ่านตัวกลางแต่ละชนิดได้

2.2. 2. ชั้นเชื่อมโยงข้อมูล(data link layer)ทําหน้าที่เสมือนเป็นผู้บริการส่ง ข้อมูล

2.3. 3. ชั้นเครือข่าย(network layer)ทําหน้าที่ควบคุมการส่งผ่านข้อมูล ระหว่างต้นางและปลายทางโดยผ่านจุดต่างๆ

2.4. 4. ชั้นขนส่ง(transport layer)เป็นชั้นของการตรวจสอบและควบคุมการส่ง ข้อมูลระหว่างเครื่องต้นทางและเครื่องปลายทางให้ถูกต้อง

2.5. 5. ชั้นส่วนงาน(session layer)ทําหน้าที่สร้างการติดต่อระหว่างเครื่องต้น ทางและปลายทาง ตลอดจนดูแลการส่งข้อมูลระหว่างเครื่องทั้งสองให้ถูกต้องและมีประสิทธิภาพโดย กําหนดขอบเขตการรับ-ส่ง

2.6. 6. ชั้นการนําเสนอข้อมูล (presentation layer)จะแปลงข้อมูลที่ส่งมาให้ อยู่ในรูปแบบที่โปรแกรมของเครื่องผู้รับเข้าใจ รวมทั้งการจัดรูปแบบและนําเสนอข้อมูลโดยกําหนดรูปแบบ ภาษา ชนิด และวิธีการเข้าถึงข้อมูลของเครื่องผู้ส่งให้เครื่องผู้รับเข้าใจ

2.7. 7. ชั้นการประยุกต์ (application layer)เป็นส่วนติดต่อระหว่างโปรแกรม ประยุกต์ของเครือข่ายผู้ใช้ โดยคอมพิวเตอร์จะแปลงข้อมูลที่ได้รับเข้าสู่ระบบ

3. โพรโตคอลTCP/IP (Transmission Control Protocol/Internet Protocol)

3.1. ประเภทของการล็อกอินในบริการ FTP

3.1.1. ล็อกอินด้วยผู้ใช้ที่มีอยู่ในระบบ (Real FTP) ผู้ใช้บริการจะต้องมีบัญชีผู้ใช้อยู่จริงบน เซิร์ฟเวอร์สามารถเปลี่ยนไดเร็คทอรี่ไปที่อื่นได้

3.1.2. ล็อกอินด้วยผู้ใช้ที่มีอยู่ในระบบแต่จํากัดขอบเขต (Guest FTP) คล้ายกับ Real FTP ต่าง ตรงที่ ไม่สามารถเปลี่ยนไดเร็คทอรีไปไหนได้เกินขอบเขตที่เซิร์ฟเวอร์กําหนด

3.1.3. ล็อกอินด้วยผู้ใช้ที่ไม่มีอยู่ระบบ (Anonymous FTP) การบริการ FTP แบบที่เปิดเสรีให้ คนท่วโลกมาใช ั ้บริการคงเป็นไปไม่ได้ที่จะมานั่งสร้างบัญชีผู้ใช้ให้รอบรับคนทั่วโลกแบบนี้ จึงกําหนดให้ล็อกอินโดยใช้ชื่อ anonymous ส่วนรหัสผ่าน E-Mail Address

3.2. การสร้างส่วนเชื่อมโยงข้อมูล

3.2.1. 1. FTP ใช้ port TCP 21 ในการส่งผ่านคําสั่งควบคุมและใช้พอร์ต TCP 20 ส่งข้อมูล

3.2.2. 2. สมมุติพอร์ตประจําส่วนเชื่อมโยงควบคุมของ Client คือ 1124 และเตรียมพอร์ต 125 รอไว้ สําหรับส่วนเชื่อมโยงข้อมูล

3.2.3. 3. Client จะขอเปิดส่วนเชื่อมโยงข้อมูลตามตําแหน่ง (1) โดยส่งรหัสคําสั่ง Port ตามด้วย IP Address (158.108.33.1) และหมายเลขพอร์ต 4, 101 ซึ่งแสดงถึงพอร์ต 1125 (เลขพอร์ตเป็นรหัส 16 บิต สองชุดติดกัน ดังนั้นตัวเลข 4, 101 คือ 4 * 256 + 101 = 1125)

3.2.4. 4.ต่อจากนั้น Server จะส่ง TCP จากพอร์ต 20 ไปยัง client ที่พอร์ต 1125 ตามตําแหน่งที่ 2

3.3. โพรโตคอล HTTP(Hyper Text Transport Protocol)

3.3.1. คือโพรโทคอลในระดับชั้นโปรแกรม ประยุกต์เพื่อการแจกจ่ายและการทํางานร่วมกันกับ สารสนเทศของสื่อผสมใช้สําหรับการรับทรัพยากรที่ เชื่อมโยงกับภายนอก ซึ่งนําไปสู่การจัดตั้ง เวิลด์ไวด์เว็บการพัฒนา HTTP เป็นการทํางาน ร่วมกันของเวิลด์ไวด์เว็บคอนซอร์เทียม (W3C)

3.4. โพรโตคอล HTTPsหรือ Hypertext Transfer Protocol Security

3.4.1. ระบบความปลอดภัยของ HTTP protocol สําหรับการแลกเปลี่ยนข้อมูลระหว่างเครื่อง server และ client ที่คิดค้นขึ้นโดยบริษัท Netscape เมื่อปลายปีค.ศ. 1994 โดยมีจุดประสงค์เพื่อรักษาความลับของข้อมูลขณะรับ-ส่ง และ เพื่อให้แน่ใจว่า ข้อมูลนั้นถูกรับ-ส่งระหว่างผู้รับและผู้ส่งตามที่ระบุไว้จริงคะ

4. รูปรางเครือข่าย

4.1. การเชื่อมต่อแบบจุดต่อจุด (point-to-point)

4.1.1. เป็นการเชื่อมต่อระหว่าง เครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสอง เครื่อง โดยใช้สื่อกลางหรือช่องทางในการ สื่อสารช่องทางเดียวเป็นการจองสายในการ ส่งข้อมูลระหว่างกันโดยไม่มีการใช้งานสื่อกลางนั้นร่วมกับอุปกรณ์ชิ้นอื่นๆ การ เชื่อมต่อลักษณะนี้เป็นการเชื่อมต่อที่ทําให้สิ้นเปลืองช่องทางการสื่อสาร

4.2. การเชื่อมต่อแบบหลายจุด(multipoint)

4.2.1. เป็นการใช้งานช่องทางการสื่อสารเต็มประสิทธิภาพ มากขึ้นโดยการเชื่อมต่อลักษณะนี้จะใช้ช่องทางการสื่อสารหนึ่งช่องทางเชื่อมต่อเข้ากับเครื่อง คอมพิวเตอร์หรืออุปกรณ์สื่อสารหลายชิ้น โดยมีจุดเชื่อมแยกออกมาจากสายหลักดังต่อไปนี้

4.2.1.1. โทโปโลยีแบบ BUSในระบบเครือข่าย โทโปโลยีแบบ BUS

4.2.1.1.1. ควบคุมด้วยศูนย์กลาง (Centralized) ซึ่งจะมีโหนดหนึ่งที่ทําหน้าที่เป็นศูนย์กลาง ควบคุมการ สื่อสารภายในเครือข่ายซึ่งส่วนใหญ่จะ เป็นไฟล์เซิร์ฟเวอร์

4.2.1.1.2. ควบคุมแบบกระจาย (Distributed) ทุก ๆ โหนดภายในเครือข่ายจะมีสิทธิในการ ควบคุมการสื่อสารแทนที่จะเป็นศูนย์กลางควบคุมเพียงโหนดเดียว ซึ่งโดยทั่วไปคู่ โหนดที่กําลังทําการสื่อสารส่ง-รับข้อมูลกันอยู่จะเป็นผู้ควบคุมการสื่อสารในเวลา นั้น

4.2.1.2. โทโปโลยีแบบ RINGเหตุที่เรียกการสื่อสารแบบนี้ว่าเป็นแบบ RING

4.2.1.3. โทโปโลยีแบบ STARจากการเชื่อมโยงติดต่อสื่อสารที่มีลักษณะคล้ายกับรูปดาว

5. อุปกรณ์เครือข่าย

5.1. การ์ดเครือข่าย (Network Interface Card) หรือการ์ดแลน หรืออีเธอร์เน็ตการ์ด

5.2. ฮับ (Hub)คืออุปกรณ์ที่รวมสัญญาณที่มาจาก อุปกรณ์รับส่งหลายๆ สถานีเข้าด้วยกัน

5.3. สวิตช์ (Switch)คืออุปกรณ์รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลายสถานี เช่นเดียวกับฮับ แต่มีข้อแตกต่างจากฮับ

5.4. บริดจ์ (Bridge)เป็นอุปกรณ์ที่เหมาะกับเครือข่ายหลายๆ กลุ่มที่เชื่อมต่อกัน

5.5. รีพีตเตอร์ (Repeater) เป็นอุปกรณ์ทวนสัญญาณเพื่อให้สามารถส่งข้อมูลถึงกันได้ ระยะไกลขึ้น

5.6. โมเด็ม (Modem) เป็นอุปกรณ์ที่ทําหน้าที่แปลงสัญญาณคอมพิวเตอร์ให้สามารถ เชื่อมคอมพิวเตอร์ที่อยู่ระยะไกลเข้าหากันได้ด้วยการผ่านสายโทรศัพท์ โดยโมเด็ม จะทําหน้าที่แปลงสัญญาณ

5.7. เร้าเตอร์ (Router) ในการเชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยง หลายๆ เครือข่าย หรืออุปกรณ์หลายอย่างเข้าด้วยกัน
