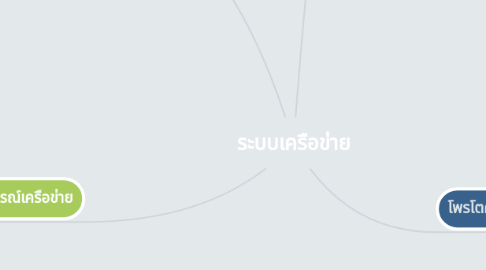

ระบบเครือข่าย by Mind Map: ระบบเครือข่าย

1. ความหมายและประเภทของเครือข่ายคอมพิวเตอร์

1.1. LAN (Local Area Network) ระบบเครื่องข่ายท้องถิ่น เป็นเน็ตเวิร์กในระยะทางไม่เกิน 10 กิโลเมตร

1.2. 3.1.2 MAN (Metropolitan Area Network) ระบบเครือข่ายเมือง เป็นเน็ตเวิร์กที่จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์ หรือการสื่อสารแห่งประเทศไทย เป็นการติดต่อกันในเมือง

1.3. WAN (Wide Area Network) ระบบเครือข่ายกว้างไกล หรือเรียกได้ว่าเป็น World Wide ของระบบเน็ตเวิร์ก โดยจะเป็น การสื่อสารในระดับประเทศ ข้ามทวีปหรือทั่วโลก

2. โพรโตคอล(Protocol)

2.1. โพรโทคอล คือ

2.1.1. ข้อกําหนดหรือข้อตกลงที่ใช้ควบคุมการสื่อสารข้อมูลในเครือข่าย ไม่ว่าจะ เป็นการสื่อสารข้อมูลระหว่างเครื่องคอมพิวเตอร์หรือระหว่างคอมพิวเตอร์กับอุปกรณ์อื่นๆ โดยเครื่อง คอมพิวเตอร์หรืออุปกรณ์เครือข่ายที่ใช้โพรโทคอลชนิดเดียวกันเท่านั้นจึงจะสามารถติดต่อและส่ง ข้อมูลระหว่างกันได้

2.2. การส่งข้อมูลโดยผ่านชั้นมาตรฐาน 7 ชั้น

2.2.1. 1. ชั้นกายภาพ (physical layer)ทําหน้าที่แปลงข้อมูลในรูปของสัญญาณ ดิจิทัลให้ผ่านตัวกลางแต่ละชนิดได้

2.2.2. 2. ชั้นเชื่อมโยงข้อมูล(data link layer)ทําหน้าที่เสมือนเป็นผู้บริการส่งข้อมูล คือส่งข้อมูลผ่านทางสายส่งโดยมีกระบวนการตรวจสอบความผิดพลาดของข้อมูล

2.2.3. 3. ชั้นเครือข่าย(network layer)ทําหน้าที่ควบคุมการส่งผ่านข้อมูล ระหว่างต้นางและปลายทางโดยผ่านจุดต่างๆ บนเครือข่ายให้เป็นไปตามเส้นทางที่กําหนด

2.2.4. 4. ชั้นขนส่ง(transport layer)เป็นชั้นของการตรวจสอบและควบคุมการส่ง ข้อมูลระหว่างเครื่องต้นทางและเครื่องปลายทางให้ถูกต้อง

2.2.5. 5. ชั้นส่วนงาน(session layer)ทําหน้าที่สร้างการติดต่อระหว่างเครื่องต้น ทางและปลายทาง

2.2.6. 6. ชั้นการนําเสนอข้อมูล (presentation layer)จะแปลงข้อมูลที่ส่งมาให้ อยู่ในรูปแบบที่โปรแกรมของเครื่องผู้รับเข้าใจ รวมทั้งการจัดรูปแบบ

2.2.7. 7. ชั้นการประยุกต์ (application layer)เป็นส่วนติดต่อระหว่างโปรแกรม ประยุกต์ของเครือข่ายผู้ใช้ โดยคอมพิวเตอร์จะแปลงข้อมูลที่ได้รับเข้าสู่ระบบ เช่น การเข้าใช้งานระบบ

2.3. โพรโตคอลTCP/IP

2.3.1. ของโพรโตคอล TCP/IP จะมีขั้นตอนการ ทํางานอยู่ 4 ขั้นตอน

2.3.1.1. 1. ชั้นโฮสต์-เครือข่าย (Host-to-network)

2.3.1.1.1. การรับข้อมูลจากชั้น สื่อสาร IP มาแล้วส่งไปยังโหนดที่ระบุไว้ในเส้นทางเดินข้อมูล

2.3.1.2. 2. ชั้นสื่อสารอินเตอร์เน็ต (The Internet Layer)

2.3.1.2.1. ใช้ประเภทของระบบการสื่อสารที่เรียกว่า ระบบเครือข่ายแบบสลับช่องสื่อสารระดับแพ็กเก็ต (packet-switching network) ซึ่งเป็น การติดต่อแบบไม่ต่อเนื่อง (Connectionless)

2.3.1.3. 3. ชั้นสื่อสารนําส่งข้อมูล (Transport Layer)

2.3.1.3.1. แบ่งเป็นโพรโตคอล 2 ชนิดตามลักษณะ ลักษณะ แรกเรียกว่า Transmission Control Protocol (TCP) เป็นแบบที่มีการกําหนดช่วงการ สื่อสารตลอดระยะเวลาการสื่อสาร (connection-oriented) ซึ่งจะยอมให้มีการส่งข้อมูล เป็นแบบ Byte stream ที่ไว้ใจได้โดยไม่มีข้อผิดพลาด ข้อมูลที่มีปริมาณมากจะถูกแบ่ง ออกเป็นส่วนเล็กๆเรียกว่า message

2.3.1.4. 4. ชั้นสื่อสารการประยุกต์ (Application Layer)

2.3.1.4.1. หลักการทํางานคือการปล่อยให้ข้อมูลขนาด เล็กที่เรียกว่า แพ็กเก็ต (Packet) สามารถไหลจากโหนดผู้ส่งไปตามโหนดต่างๆ ในระบบ จนถึงจุดหมายปลายทาง

2.4. โพรโตคอล FTP (File Transfer Protocal)

2.4.1. ประเภทของการล็อกอินในบริการ FTP

2.4.1.1. ล็อกอินด้วยผู้ใช้ที่มีอยู่ในระบบ (Real FTP) ผู้ใช้บริการจะต้องมีบัญชีผู้ใช้อยู่จริงบน เซิร์ฟเวอร์สามารถเปลี่ยนไดเร็คทอรี่ไปที่อื่นได้  ล็อกอินด้วยผู้ใช้ที่มีอยู่ในระบบแต่จํากัดขอบเขต (Guest FTP) คล้ายกับ Real FTP ต่าง ตรงที่ ไม่สามารถเปลี่ยนไดเร็คทอรีไปไหนได้เกินขอบเขตที่เซิร์ฟเวอร์กําหนด  ล็อกอินด้วยผู้ใช้ที่ไม่มีอยู่ระบบ (Anonymous FTP) การบริการ FTP แบบที่เปิดเสรีให้ คนท่วโลกมาใช ั ้บริการคงเป็นไปไม่ได้ที่จะมานั่งสร้างบัญชีผู้ใช้ให้รอบรับคนทั่วโลกแบบ

2.4.2. การสร้างส่วนเชื่อมโยงข้อมูล

2.4.3. การสร้างส่วนเชื่อมโยงข้อมูล

2.4.3.1. 1. FTP ใช้ port TCP 21 ในการส่งผ่านคําสั่งควบคุมและใช้พอร์ต TCP 20 ส่งข้อมูล

2.4.3.2. 2. สมมุติพอร์ตประจําส่วนเชื่อมโยงควบคุมของ Client คือ 1124 และเตรียมพอร์ต 125 รอไว้ สําหรับส่วนเชื่อมโยงข้อมูล

2.4.3.3. 3. Client จะขอเปิดส่วนเชื่อมโยงข้อมูลตามตําแหน่ง (1) โดยส่งรหัสคําสั่ง Port ตามด้วย IP Address (158.108.33.1) และหมายเลขพอร์ต 4, 101 ซึ่งแสดงถึงพอร์ต 1125 (เลขพอร์ตเป็นรหัส 16 บิต สองชุดติดกัน ดังนั้นตัวเลข 4, 101 คือ 4 * 256 + 101 = 1125)

2.5. โพรโตคอล HTTP(Hyper Text Transport Protocol)

2.5.1. โพรโตคอลหมายถึง

2.5.1.1. คือโพรโทคอลในระดับชั้นโปรแกรม ประยุกต์เพื่อการแจกจ่ายและการทํางานร่วมกันกับ สารสนเทศของสื่อผสมใช้สําหรับการรับทรัพยากรที่ เชื่อมโยงกับภายนอก

2.6. โพรโตคอล HTTPsหรือ Hypertext Transfer Protocol Security

2.6.1. HTTPsหมายถึง

2.6.1.1. ระบบความปลอดภัยของ HTTP protocol สําหรับการแลกเปลี่ยนข้อมูลระหว่างเครื่อง server และ client ที่คิดค้นขึ้นโดยบริษัท Netscape

3. รูปร่างเครือข่าย

3.1. การเชื่อมต่อเครื่อข่ายทางกายภาพซึ่งจะแบ่งออกเป็น2ประเภท

3.1.1. การเชื่อมต่อแบบจุดต่อจุด (point-tpoint)

3.1.1.1. การเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสอง เครื่อง โดยใช้สื่อกลางหรือช่องทางในการ สื่อสารช่องทางเดียวเป็นการจองสายในการ ส่งข้อมูลระหว่างกันโดยไม่มีการใช้งาน สื่อกลางนั้นร่วมกับอุปกรณ์ชิ้นอื่นๆ

3.1.2. การเชื่อมต่อแบบหลายจดุ (multipoint Connection)

3.1.2.1. การใช้งานช่องทางการสื่อสารเต็มประสิทธิภาพมากขึ้นโดยการเชื่อมต่อลักษณะนี้ จะใช้ช่องทางการสื่อสารหนึ่งช่องทางเชื่อมต่อเข้ากับเครื่อง คอมพิวเตอร์หรืออุปกรณ์สื่อสารหลายชิ้น

3.1.2.1.1. โทโปโลยีแบบ BUS

3.1.2.1.2. โทโปโลยีแบบ STAR

4. อุปกรณ์เครือข่าย

4.1. การ์ดเครือข่าย (Network Interface Card)

4.1.1. หรือการ์ดแลน หรืออีเธอร์เน็ตการ์ด ทําหน้าที่ในการเชื่อมคอมพิวเตอร์ที่ใช้งานอยู่นั้นเข้ากับระบบเครือข่ายได้

4.2. ฮับ (Hub)

4.2.1. อุปกรณ์ที่รวมสัญญาณที่มาจาก อุปกรณ์รับส่งหลายๆ สถานีเข้าด้วยกัน ฮับ เปรียบเสมือนเป็นบัสที่รวมอยู่ที่จุดเดียวกัน

4.3. สวิตช์ (Switch)

4.3.1. การรับส่งข้อมูลจากสถานีหรืออุปกรณ์ตัว หนึ่ง จะไม่กระจายไปยังทุกสถานีเหมือนฮับ ทั้งนี้เพราะสวิตช์จะรับกลุ่มข้อมูลหรือแพ็ก เก็ตมาตรวจสอบก่อน

4.4. บริดจ์ (Bridge)

4.4.1. (Bridge)เป็นอุปกรณ์ที่เหมาะกับเครือข่าหลายๆ กลุ่มที่เชื่อมต่อกัน เนื่องจากสามารถแบ่งเครือข่ายที่เชื่อมต่อกันหลายๆ

4.5. รีพีตเตอร์ (Repeater)

4.5.1. รีพีตเตอร์จะปรับปรุงสัญญาณที่อ่อนตัวให้กลับมาเป็นรูปแบบเดิม เพื่อให้สัญญาณสามารถส่งต่อไปได้อีก

4.6. โมเด็ม (Modem)

4.6.1. เป็นอุปกรณ์ที่ทําหน้าที่แปลงสัญญาณคอมพิวเตอร์ให้สามารถ เชื่อมคอมพิวเตอร์ที่อยู่ระยะไกลเข้าหากันได้ด้วยการผ่านสายโทรศัพท์ โดยโมเด็ม จะทําหน้าที่แปลงสัญญาณ

4.7. เร้าเตอร์ (Router)

4.7.1. ในการเชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยง หลายๆ เครือข่าย หรืออุปกรณ์หลายอย่างเข้าด้วยกัน ดังนั้นจึงมีเส้นทางการเข้า ออกของข้อมูลได้หลายเส้นทาง
