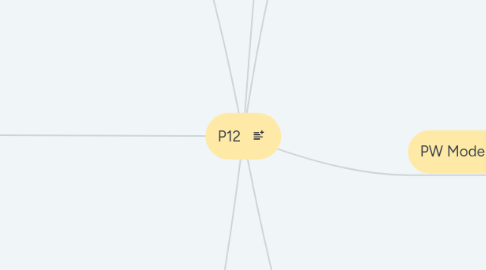

P12 by Mind Map: P12

1. B Mode

1.1. Function

1.1.1. Ovary ,Orbit ,Thyroid ,Brain ,Vessels

1.1.1.1. Use Probe Linear

1.1.2. Abdomen , Gynae , Kidney , Pancreas , Urology

1.1.2.1. Use Probe convex

1.2. Use THI mode เพิ่มความชัดของภาพ

1.3. Use Caliper วัดระยะทาง (mm)

1.4. Use GAIN ปรับขาวดำ

2. M mode

2.1. Function

2.1.1. Cardiac

2.1.1.1. Use Probe Linear

2.2. Use Caliper วัดระยะทาง (mm)

2.3. Use ANGLE หมุนเพื่อปรับมุมของ M line

2.4. ขั้นตอนใช้งาน

2.4.1. 1.Press the M Key

2.4.2. 2.Use trackball เพื่อปรับใช้ M line

2.4.3. 3.Use Update เพื่อเปิดใช้งาน

2.4.3.1. แกน X ช่วงเวลา

2.4.3.2. แกน Y ระดับความลึก

2.4.4. 4.Press the M key again to exit.

3. PDI Mode

3.1. ใช้ดูเส้นเลือดดำและเส้นเลือดแดง เส้นเลือดที่มีความเร็ว เส้นเลือดแดงกราฟจะสลับ ส่วนเส้นเลือดแดงกราฟจะเป็นเส้นตรง ไม่สามารถบอกทิศทางได้

3.2. Use Caliper วัดระยะทาง (mm)

3.3. Use D GAIN ปรับขาวดำ

3.4. ขั้นตอนใช้งาน

3.4.1. 1.Press the PDI Key

3.4.2. 2.Use trackball เพื่อปรับตำแหน่ง Color Flow ROI.

3.4.3. 3.Press the PDI key again to exit.

3.5. Parameters

3.5.1. Use PRF เพื่อพลิกเพื่อปรับค่าความถี่ของการทำซ้ำชีพจร

3.5.2. Use BASELINE เพื่อพลิกเพื่อปรับค่าพื้นฐาน

3.5.3. Use FOCUS เพื่อพลิกเพื่อปรับตำแหน่งโฟกัส

3.5.4. Use DEPTH เพื่อพลิกมันเพื่อปรับความลึกของการสแกน

4. CW mode

4.1. เก็บข้อมูลความเร็วของเม็ดเลือด

4.2. Use Caliper วัดความเร็วในโหมด

4.3. Use D GAIN ปรับขาวดำ

4.4. ขั้นตอนใช้งาน

4.4.1. 1.Press the CW Key

4.4.2. 2.Use ANGLE หมุนเพื่อปรับทิศทางการไหล

4.4.3. 2.Use Update เพื่อเปิดใช้งาน

4.4.3.1. แกน X ช่วงเวลา

4.4.3.2. แกน Y ความถี่

4.4.4. 3.Rotate the AUDIO เพื่อปรับเสียง

4.4.5. 4.Press the CW key again to exit.

5. PW Mode (Pulsed Wave )

5.1. บอกระยะลึกของอวัยวะที่ต้องการตรวจ

5.2. Use Caliper วัดความเร็วในโหมด

5.3. Use D GAIN ปรับขาวดำ

5.4. ขั้นตอนใช้งาน

5.4.1. 1.Press the PW Key

5.4.2. 2.Use ANGLE หมุนเพื่อปรับทิศทางการไหล

5.4.3. 2.Use Update เพื่อเปิดใช้งาน

5.4.3.1. แกน X ช่วงเวลา

5.4.3.2. แกน Y ความถี่

5.4.4. 3.Rotate the AUDIO เพื่อปรับเสียง

5.4.5. 4.Press the PW key again to exit.

5.5. Use STEER เพื่อพลิกเพื่อปรับทิศทางของลำแสงหรือพลิกเพื่อปรับมุมของเส้น Doppler Spectral ในโหมด PW

6. TDI Mode

6.1. เป็นการถ่ายภาพสีที่ตรวจจับสัญญาณความถี่ต่ำที่สะท้อนจากกล้ามเนื้อหัวใจ -ให้ข้อมูลการไหลของความเร็วและทิศทางสำหรับการเคลื่อนไหวของหัวใจ

6.2. ขั้นตอนใช้งาน

6.2.1. 1.Press the TDI Key

6.2.2. 2.Use trackball เพื่อปรับตำแหน่ง Color Flow ROI.

6.2.3. 3.Press the TDI key again to exit.

6.3. Parameters

6.3.1. Use PRF เพื่อพลิกเพื่อปรับค่าความถี่ของการทำซ้ำชีพจร

6.3.2. Use BASELINE เพื่อพลิกเพื่อปรับค่าพื้นฐาน

6.3.3. Use FOCUS เพื่อพลิกเพื่อปรับตำแหน่งโฟกัส

6.3.4. Use DEPTH เพื่อพลิกมันเพื่อปรับความลึกของการสแกน

7. CFM

7.1. เพิ่มข้อมูลเชิงคุณภาพด้วยรหัสสีเกี่ยวกับความเร็วสัมพัทธ์และทิศทางของการเคลื่อนที่ของของเหลวในภาพ

7.2. ขั้นตอนใช้งาน

7.2.1. 1.Press the CFM Key

7.2.2. 2.Use trackball เพื่อปรับตำแหน่ง Color Flow ROI.

7.2.3. 3.Press the CFM key again to exit.

7.3. Parameters

7.3.1. Use PRF เพื่อพลิกเพื่อปรับค่าความถี่ของการทำซ้ำชีพจร

7.3.2. Use BASELINE เพื่อพลิกเพื่อปรับค่าพื้นฐาน

7.3.3. Use FOCUS เพื่อพลิกเพื่อปรับตำแหน่งโฟกัส

7.3.4. Use DEPTH เพื่อพลิกมันเพื่อปรับความลึกของการสแกน
