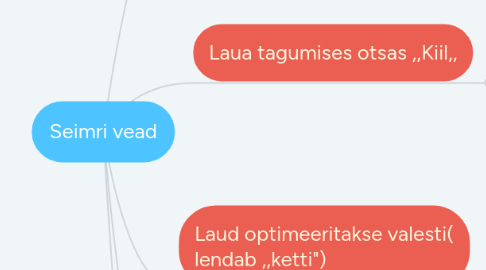

Seimri vead by Mind Map: Seimri vead

1. Lõigatud laud kaares (pikk lauge kaar)

1.1. Kontrollida nugade asetust saagede suhtes

1.1.1. Peavad jääma tööpositsioonis hamba sisepinnast ca 2mm väljapoole

1.2. Kontrollida ,,plaatide,, kõrgust ketiteest

1.2.1. Plaadid peavad olema ketiteest allpool 2-3mm

1.3. Kontrollida tagumise surverulli/ratta paralleelsust

1.3.1. Peab olema loodis

1.3.2. Peab olema risti valtsirulliga(kontrollida nurgikuga valtsirullist)

2. Laua tagumises otsas ,,Kiil,,

2.1. Kontrollida käppade tsentreid

2.1.1. Hüdro sisse, optimeerimislaua servosilinder 0 positsiooni

2.1.1.1. Spets. latt ketile asetada ning käpad kokku lasta

2.1.1.1.1. Tsentrid ei tohi olla paigast rohkem kui 2mm

2.2. Kontrollida tagumise surverulli/ratta paralleelsust

2.2.1. Peab olema loodis

2.2.2. Peab olema risti valtsirulliga(kontrollida nurgikuga valtsirullist

3. Saed/noad ei püsi positsioonis,liiguvad positsioonist välja (Üldjuhul sujuv,aeglane liikumine)

3.1. Vahetada/tõsta ümber servoklapp

3.1.1. Kui viga kandub üle teisele poole

3.1.1.1. Asendada vigane klapp uuega

3.2. Vahetada/tõsta ümber servo varras

3.2.1. Kui viga kandub üle teisele poole

3.2.1.1. Asendada vigane klapp uuega

3.3. Kontrollida juhtmete ühendusi

4. Saag/nuga ,,vibeleb,, liigub positsioonist välja (Kiired liigutused)

4.1. Vahetada/tõsta ümber servo varras

4.1.1. Kui viga kandub üle teisele poole

4.1.1.1. Asendada vigane klapp uuega

4.2. Vahetada/tõsta ümber servoklapp

4.2.1. Kui viga kandub üle teisele poole

4.2.1.1. Asendada vigane klapp uuega

4.3. Kontrollida juhtmete ühendusi

5. Laud optimeeritakse valesti( lendab ,,ketti")

5.1. Kontrollida ,,plaatide,, kõrgust ketiteest

5.1.1. Plaadid peavad olema ketiteest allpool 2-3mm

5.2. Kontrollida käppade tsentreid

5.2.1. Hüdro sisse, optimeerimislaua servosilinder 0 positsiooni

5.2.1.1. Spets. latt ketile asetada ning käpad kokku lasta

5.2.1.1.1. Tsentrid ei tohi olla paigast rohkem kui 2mm
