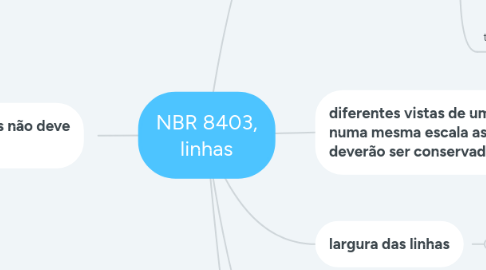

NBR 8403, linhas by Mind Map: NBR 8403, linhas

1. diferentes vistas de uma peca desenhadas numa mesma escala as larguras da linha deverão ser conservadas

2. espaçamento entre duas linhas não deve ser inferior a 0.70mm

3. tipos de linha

3.1. continua larga

3.1.1. contornos e arestas visiveis

3.2. continua estreita

3.2.1. linhas de interseção imaginarias, de cotas, auxiliares, de chamadas, hachuras, contornos de seções rebatidas na propria vista, linhas de centro curtas

3.3. continua estreita mão livre

3.3.1. limites de vistas ou cortes parciais ou interrompidas se o limite não coincidir com linhas de traço e ponto

3.4. continua estreita ziguezague

3.4.1. destina-se na desenhos confeccionados por maquinas

3.5. tracejada larga

3.5.1. contornos e arestas não visiveis

3.6. tracejada estreita

3.6.1. contornos e arestas não visiveis

3.7. traço e ponto estreita

3.7.1. linhas de centro, de simetrias e trajetorias

3.8. traço e ponto estreita, larga nas extremidades e na mudança de direção

3.8.1. planos de cortes

3.9. traço e ponto largo

3.10. traço e dois pontos estreita

3.10.1. contornos de pecas adjacentes , posição limite de pecas moveis, linhas de centro de gravidade, cantos antes da conformação e detalhes situados antes do plano de corte

4. terminação das linhas de chamadas

4.1. sem símbolo, se elas conduzem a uma linha de cota

4.2. com um ponto, se termina dentro de um objeto representado

4.3. com uma seta se ela conduz ou contorna uma aresta do objeto representado

5. largura das linhas

5.1. relação entre linhas largas e estreitas não deve ser inferior a 2

5.2. deve ser escolhidas conforme o tipo, dimensão, escala e densidade da linha no desenho

5.2.1. indicação de linhas ou superfície com indicação especial

6. ordem de prioridade das linhas

6.1. 1- arestas e contornos visiveis

6.2. 2-arestas e contornos não visiveis

6.3. 3- superficies de cortes e seções

6.4. 4- linhas de centro

6.5. 5- linhas de centro de gravidade

6.6. 6- linhas de cota auxiliar
