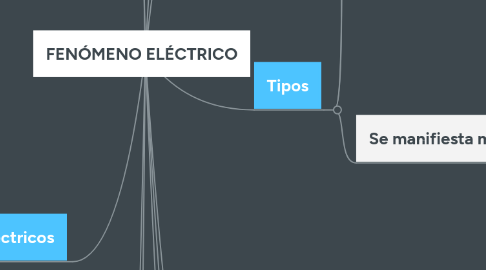

FENÓMENO ELÉCTRICO by Mind Map: FENÓMENO ELÉCTRICO

1. Tipos

1.1. Corriente alternativa

1.2. Corriente continúa

1.3. Se manifiesta mediante diferentes magnitudes 👉....

1.3.1. La tensión o voltaje

1.3.1.1. Las magnitudes eléctricas fundamentales son el voltaje, la intensidad y la resistencia. Estas magnitudes están relacionadas entre si mediante la ley de Ohm: V=RxI

1.3.1.1.1. El voltaje (V) o Fuerza electromotriz es la fuerza con que el generador mueve a los electrones y se mide en voltios

1.3.1.2. MAGNITUDES ELÉCTRICASMAGNITUDES ELÉCTRICAS Son el voltaje, la intensidad y la resistencia . El Voltaje es la fuerza que mueve los electrones del circuito. Lo aportan los generadores. Si no hay Voltaje, no hay corriente. Se mide en voltios La intensidad es el caudal, la cantidad de electrones que circulan por el circuito. I=V/R. Se mide en Amperios. La resistencia es la oposición que presenta un material o un circuito en su conjunto a ser recorrido por la corriente eléctrica. R=V/I. Se mide en Ohmios

1.3.2. Residencia

1.3.2.1. La resistencia es la oposición que ejercen los elementos de un circuito al paso de la corriente.

1.3.3. Intensidad corriente electrica

1.3.3.1. La corriente eléctrica es el movimiento de los electrones a través de un circuito o material conductor

1.3.3.2. La intensidad de corriente (I) es la cantidad de electrones que pasa por un punto determinado de un circuito cada segundo.

2. Circuitos eléctricos

2.1. Formados por 👇

2.1.1. 👈 Tipos de circuitos

2.1.1.1. Serie

2.1.1.1.1. Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, inductores, interruptores, entre otros) se conectan sucesivamente, es decir, el terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo ...

2.1.1.2. Paralelo

2.1.1.2.1. Un circuito en paralelo  es un circuito que tiene dos o más caminos independientes desde la fuente de tensión, pasando a través de elementos del circuito hasta regresar nuevamente a la fuente.

2.1.1.3. Mixto

2.1.1.3.1. Las conexiones entre los elementos de un circuito se pueden realizar en serie o en paralelo. Cuando en un mismo circuito hay elementois que están en serie y otros que están enparalelo , se dice que es un circuito mixto.

2.2. Generadores

2.2.1. Los generadores aportan la energía eléctrica al circuito y son los responsables de que los electrones se muevan, es decir, de que se produzca corriente eléctrica.

2.3. Conductores

2.3.1. Los materiales conductores permiten el paso de la corriente eléctrica a través suyo, mientras que los materiales aislantes lo impiden

2.3.2. Los conductores transforma la electricidad desde los generadores hasta los receptores.

2.3.3. Son los cables a través de los cuales circula la corriente. Sirven para transportar la energía eléctrica desde el generador hasta los receptores. CONDUCTORES

2.4. Receptores

2.4.1. Los receptores se encargan de convertir la energía eléctrica en otras formas de energía.

2.5. Elementos de mando y control

2.5.1. Los elementos de control permiten activar y desactivar los circuitos.

2.6. Elementos de protección

2.6.1. Los elementos de protección sirven para proteger a las propias instalaciones y a las personas, para evitar descargas y accidentes.

2.7. Un circuito eléctrico es un conjunto de elementos conectados entre sí con el objetivo de generear, transportar y transformar la energía eléctrica en otras formas de energía.

3. Uso de la energía eléctrica

3.1. Se debe transformar en👇

3.2. Calor 🔥

3.3. Movimiento 🌬

3.4. Sonido 🔊

3.5. Campos magnéticos 🌎

3.6. Luz🌇

4. La carga eléctrica en una propiedad que poseen los cuerpos, responsible de los fenómenos eléctricos.

5. Un circuito eléctrico es un conjunto de elementos conectado entre sí con el objetivo de generear, transportar y transformar la energía eléctrica en otras formas de energía.

6. La corriente eléctrica es el movimiento de los electrones a través de un circuito o material conductor.

7. La carga eléctrica es una propiedad de los cuerpos. Generalmente un cuerpo tiene carga neutra porque el número de electrones y de protones de cada átomo son iguales. Sin embargo, a veces, al frotar un material contra otro, algunos electrones pueden “fugarse”, quedando ambos materiales cargados, uno de ellos positivamente y otro negativamente

7.1. Pero la energía eléctrica también se puede convertir en luz, en movimiento, etc.., sólo depende del tipo de conversor (receptor eléctrico) que utilicemos. En esto se basa el funcionamiento de los electrodomésticos y de las máquinas eléctricas en la industria.

8. CONDUCTORES Y AISLANTES Conductores son los materiales que dejan pasar a su través la electricidad. Los metales y especialmente el oro, la plata, el cobre y el aluminio, la resistencia es prácticamente insignificante. Por motivos económicos los cables se fabrican con cobre y con aluminio. Recuerda que el agua también es conductor. Son los materiales que no dejan pasar a su través la electricidad. Entre ellos están los plásticos, los materiales pétreos y cerámicos, y las maderas cuando están suficientemente secas. Estos materiales se utilizan para fabricar elementos de protección como botas, guantes, revestimientos de cables, mangos de herramientas, etc…

9. La electricidad se produce en las centrales eléctricas y se transporta mediante líneas de alta tensión hasta los lugares de consumo: Nucleos urbanos e industrias.

10. La utilidad de la electricidad consiste precisamente en su facilidad en ser convertida en otras formas de energía. El efecto Joule se debe al rozamiento de los electrones al pasar por el material produciendo calor. Esto es útil en algunos aparatos como tostadoras, secadores de pelo, radiadores eléctricos, planchas, tostadoras, hornos, vitrocerámicas, etc...

10.1. La electricidad se produce en las centrales eléctricas, que pueden ser convencionales o alternativas. Después esa electricidad es transportada mediante líneas eléctricas de alta tensión hasta los puntos de consumo: Núcleos urbanos e industriales.
