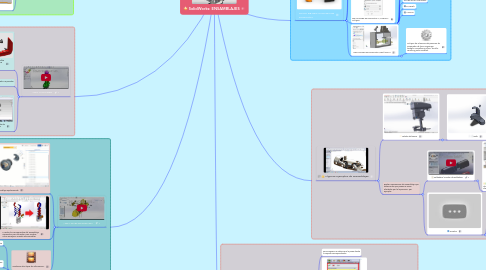

SolidWorks: ENSAMBLAJES
Este mapa explica las utilidades y todo lo que tiene que ver sobre los Ensamblajes en SolidWorks, espero sea de su agrado.
1. FUNDAMENTOS DE INGENIERÍA ASISTIDO POR COMPUTADORA Prof. Alfonzo, Yoel Realizado por: Lezama, Arianna Ingeniería Industrial
2. PASOS RECOMENDADOS
2.1. Insertar piezas
2.2. Mover/girar piezas
2.3. Crear relaciones de posición
2.4. Detectar interferencias
2.4.1. Colisión o interferencia
2.5. Crear vistas explosionadas
2.5.1. Ejemplo
2.6. Realizar estudio de movimiento
3. VISTA EXPLOSIONADA
3.1. Ensamblaje explosionado
3.2. Muestra los componentes del ensamblaje separados, pero situados, para mostrar cómo encajarán cuando se ensamblen
3.2.1. Vista explosionada
3.3. Contienen dos tipos de información:
3.3.1. La posición de las piezas desplazadas
3.3.2. La secuencia que se debe seguir para desplazar las piezas
3.3.2.1. La secuencia se guarda en un árbol de explosxión
4. ANIMACIONES
4.1. Utilizamos animaciones para aquellas situaciones en las que necesitamos movimiento, para analizar el comportamiento del diseño
4.2. Durante el proceso de diseño, se pueden utilizar animaciones para:
4.2.1. Mostrar los modelos moviéndose por la escena
4.2.2. Mostrar el procedimiento de montaje y desmontaje
4.2.3. Mostrar el funcionamiento del mecanismo
4.3. Se empieza seleccionando "Estudio de movimiento" en la esquina inferior izquierda de SolidWorks
4.3.1. Luego se procede a usar el Asistente para animación en el menú de MotionManager
5. Un ensamblaje es la unión de varias piezas, realizadas a través de relaciones de posición y movilidad.
5.1. RELACIONES DE POSICIÓN
5.1.1. Crean relaciones geométricas entre los componentes del ensamblaje
5.1.2. A medida que se agregan, se definen las direcciones permitidas del movimiento lineal o rotacional de los componentes
5.2. Los ensamblajes ayudan al ingeniero a crear y diseñar, conjuntos o herramientas, al alcance de su computadora
5.2.1. Permite mejorar diseños
5.2.2. Evaluar el rendimiento y funcionalidad del conjunto antes de ser creado
6. Algunos ejemplos de ensamblajes
6.1. Taladro de banco
6.1.1. Grifo
6.1.1.1. Grúa
6.2. Existen operaciones de ensamblaje que determinan qué piezas se verán afectadas por tal operación, por ejemplo:
6.2.1. Soldadura/ Cordón de soldadura
6.2.1.1. Es el proceso de fijación donde se unen dos o más piezas de un material; éste no afecta su rendimiento.
6.2.2. Simetría
6.2.2.1. Después de agregar operaciones, como cortes, orificios y redondeos al ensamblaje, se puede crear simetría con respecto a un plano.
7. TIPOS DE RELACIONES DE POSICIÓN
7.1. Cabe destacar que algunas relaciones de emparejamiento son poco intuitivas
7.2. RELACIONES DE POSICIÓN ESTÁNDAR
7.2.1. Las relaciones de posición estándar incluyen ángulo, coincidente, concéntrica, distancia, bloqueo, paralela, perpendicular y tangente.
7.3. RELACIONES DE POSICIÓN AVANZADA, incluyen:
7.3.1. LÍMITES
7.3.2. ACOPLAMIENTO LINEAL
7.3.3. TRAYECTO
7.3.4. CENTRADA DE PERFIL
7.3.5. SIMETRÍA
7.3.6. ANCHO
7.4. RELACIONES DE POSICIÓN MECÁNICAS
7.4.1. Incluyen las relaciones de posición de empujador de leva, engranaje, bisagra, cremallera y piñón, tornillo, ranuras y junta universal.
8. RECURSOS SOLIDWORKS
8.1. AÑADIR O INSERTAR PIEZAS
8.1.1. Para empezar se selecciona la pieza desde la carpeta correspondiente
8.1.2. Seleccionamos examinar o simplemente se "arrastra" hacia el área de dibujo
8.1.3. Es importante elegir bien la primera pieza
8.1.3.1. Se debe escoger una pieza importante y fija
8.2. COLOCAR PIEZAS
8.2.1. Se coloca la primera pieza con respecto al sistema de coordenadas absoluto
8.2.2. Luego, se coloca secuencialmente el resto de las piezas
8.2.3. Para colocar las piezas, se puede usar transformaciones de movimiento
8.2.3.1. Pero este procedimiento es complejo y poco intuitivo
8.2.3.2. Por lo que se acostumbra colocar las piezas mediante condiciones de relación
8.3. RELACIONAR PIEZAS
8.3.1. Como ya se vió anteriormente, solidworks tiene una extensa lista de relaciones de posición
8.3.2. Estas relaciones no son posibles entre todas las parejas de entidades
8.3.3. Cada relación restringe ciertos grados de libertad de la pieza a colocar
8.3.3.1. Si se fijan todos los grados de libertad, la pieza queda fija
8.3.3.2. Los que no estén restringidos, quedan disponibles para realizar movimientos
