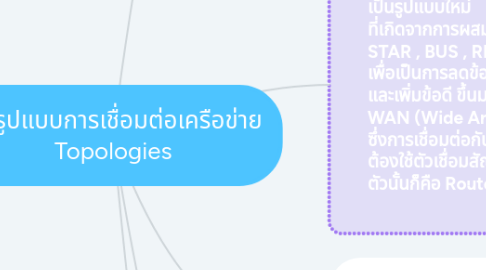

รูปแบบการเชื่อมต่อเครือข่าย Topologies

1. ข้อดี 1.รองรับการทำงานของอุปกรณ์จากผู้ผลิตที่แตกต่าง 2.นำส่วนดีของโทโพโลยีต่างๆ มาใช้ ข้อเสีย 1.มีค่าใช้จ่ายสูง 2.เครือข่ายมีความซับซ้อน

2. รูปแบบการเชื่อมต่อเครือข่ายหรือมักเรียกสั้น ๆ ว่า โทโพโลยี เป็นลักษณะทั่วไปที่กล่าวถึงการเชื่อมต่อคอมพิวเตอร์ทางกายภาพว่ามีรูปแบบหน้าตาอย่างไร เพื่อให้สามารถสื่อสารร่วมกันได้และด้วยเทคโนโลยีเครือข่ายท้องถิ่นจะมีรูปแบบของโทโพโลยีหลายแบบด้วยกัน ดังนั้น จึงเป็นสิ่งสำคัญที่จะต้องเรียนรู้และทำความเข้าใจแต่ละโทโพโลยีว่ามีความคล้ายคลึง หรือแตกต่างกันอย่างไร รวมถึงข้อดีและข้อเสียของแต่ละโทโพโลยี และโดยปกติโทโพโลยีที่นิยมใช้กันบนเครือข่ายท้องถิ่นจะมีอยู่ 3 ชนิดด้วยกัน คือ โทโพโลยีแบบบัส โทโพโลยีแบบดาว โทโพโลยีแบบวงแหวน

2.1. 1. แบบบัส ( BUS Topology ) เป็นการเชื่อมต่อคอมพิวเตอร์ทุกเครื่องบนสายสัญญาณหลักเส้นเดียว ที่เรียกว่า BUS ทีปลายทั้งสองด้านปิดด้วยอุปกรณ์ที่เรียกว่า Teminator ไม่มีคอมพิวเตอร์เครื่องใดเครื่องหนึ่งเป็นศูนย์กลางในการเชื่อมต่อ คอมพิวเตอร์เครื่องใดหยุดทำงาน ก็ไม่มีผลกับคอมพิวเตอร์เครื่องอื่น ๆ ในเครือข่าย

2.1.1. ข้อดี ของการเชื่อแบบบัส คือ สามารถติดตั้งได้ง่าย เนื่องจากเป็นโครงสร้างเครือข่ายที่ไม่ซับซ้อน การเดินสายเพื่อต่อใช้งาน สามารถทำได้ง่าย ประหยัดค่าใช้จ่าย กล่าวคือ ใช้สายส่งข้อมูลน้อยกว่า เนื่องจากสามารถเชื่อมต่อกับสายหลักได้ทันที ง่ายต่อการเพิ่มสถานีใหม่เข้าไปในระบบ โดยสถานีนี้สามารถใช้สายส่งข้อมูลที่มีอยู่แล้วได้ ข้อเสียของการเชื่อแบบบัส คือ 1. ถ้ามีสายเส้นใดเส้นหนึ่งหลุดไปจากสถานีใดสถานีหนึ่ง ก็จะทำให้ระบบเครือข่ายนี้หยุดการทำงานลงทันที 2. ถ้าระบบเกิดข้อผิดพลาดจะหาข้อผิดพลาดได้ยาก โดยเฉพาะถ้าเป็นระบบเครือข่ายขนาดใหญ่

2.2. 2. แบบดาว ( Star topology ) เป็นการเชื่อมต่อสถานีหรือจุดต่าง ๆ ออกจากคอมพิวเตอร์ศูนย์กลางหรือคอมพิวเตอร์แม่ข่ายที่เรียกว่า File Server แต่ละสถานีจะมีสายสัญญาณเชื่อมต่อกับศูนย์กลาง ไม่มีการใช้สายสัญญาณร่วมกัน เมื่อสถานีใดเกิดความเสียหายจะไม่มีผลกระทบกับสถานีอื่น ๆ ปัจจุบันนิยมใช้อุปกรณ์ HUB เป็นตัวเชื่อมต่อจากคอมพิวเตอร์แม่ข่ายหรือคอมพิวเตอร์ศูนย์กลาง

2.2.1. ข้อดีของการเชื่อมแบบดาว คือ ง่ายต่อการใช้บริการ เพราะมีศูนย์กลางอยู่ที่คอมพิวเตอร์แม่ข่ายอยู่เครื่องเดียวและเมื่อเกิดความเสียหายที่คอมพิวเตอร์เครื่องใดเครื่องหนึ่ง คอมพิวเตอร์เครื่องอื่นก็จะไม่มีผลกระทบอันใดเพราะใช้สายคนละเส้น ข้อเสียของการเชื่อมแบบดาว คือ ต้องใช้สายสัญญาณจำนวนมาก เพราะแต่ละสถานีมีสายสัญญาณของตนเองเชื่อมต่อกับศูนย์กลางจึงเหมาะสมกับเครือข่ายระยะใกล้มาก กว่าการเชื่อมต่อเครือข่ายระยะไกล การขยายระบบก็ยุ่งยากเพราะต้องเชื่อมต่อสายจากศูนย์กลางออกมา ถ้าศูนย์กลางเสียหายระบบจะใช้การไม่ได้

2.3. 3. แบบวงแหวน ( Ring Topology ) เป็นการเชื่อมต่อเครือข่ายเป็นรูปวงแหวนหรือแบบวนรอบ โดยสถานีแรกเชื่อมต่อกับสถาน สุดท้าย การรับส่งข้อมูลในเครือข่ายจะต้องผ่านทุกสถานี โดยมีตัวนำสารวิ่งไปบนสายสัญญาณของแต่ละสถานี ต้องคอยตรวจสอบข้อมูลที่ส่งมา ถ้าไม่ใช่ของตนเองต้องส่งผ่านไปยังสถานีอื่นต่อไป

2.3.1. ข้อดีของการเชื่อมแบบวงแหวน คือ ใช้สายสัญญาณน้อยกว่าแบบดาว เหมาะกับการเชื่อมต่อด้วยสายสัญญาณใยแก้วนำแสง เพราะส่งข้อมูลทางเดียวกันด้วยความเร็วสูง ข้อเสียของการเชื่อมแบบวงแหวน คือ ถ้าสถานีใดเสียระบบก็จะไม่สามารถทำงานต่อไปได้จนกว่าจะแก้ไขจุดเสียนั้น และยากในการตรวจสอบว่ามีปัญหาที่จุดใดและถ้าต้องการเพิ่มสถานีเข้าไปจะพกหระทำได้ยากด้วย

3. โทโพโลยีแบบผสม (Hybrid Topology) เป็นรูปแบบใหม่ ที่เกิดจากการผสมผสานกันของโทโปโลยีแบบ STAR , BUS , RING เข้าด้วยกัน เพื่อเป็นการลดข้อเสียของรูปแบบที่กล่าวมา และเพิ่มข้อดี ขึ้นมา มักจะนำมาใช้กับระบบ WAN (Wide Area Network) มาก ซึ่งการเชื่อมต่อกันของแต่ละรูปแบบนั้น ต้องใช้ตัวเชื่อมสัญญาญเข้ามาเป็นตัวเชื่อม ตัวนั้นก็คือ Router เป็นตัวเชื่อมการติดต่อกัน

4. โทโพโลยีแบบต้นไม้ (Tree Topology) มีลักษณะเชื่อมโยงคล้ายกับโครงสร้างแบบดาวแต่จะมีโครงสร้างแบบต้นไม้ โดยมีสายนำสัญญาณแยกออกไปเป็นแบบกิ่งไม่เป็นวงรอบ โครงสร้างแบบนี้จะเหมาะกับการประมวลผลแบบกลุ่มจะประกอบด้วยเครื่องคอมพิวเตอร์ระดับต่างๆกันอยู่หลายเครื่องแล้วต่อกันเป็นชั้น ๆ ดูราวกับแผนภาพองค์กร แต่ละกลุ่มจะมีโหนดแม่ละโหนดลูกในกลุ่มนั้นที่มีการสัมพันธ์กัน การสื่อสารข้อมูลจะผ่านตัวกลางไปยังสถานีอื่นๆได้ทั้งหมด เพราะทุกสถานีจะอยู่บนทางเชื่อม และรับส่งข้อมูลเดียวกัน ดังนั้นในแต่ละกลุ่มจะส่งข้อมูลได้ทีละสถานีโดยไม่ส่งพร้อมกัน

4.1. ข้อดี 1. รองรับการขยายเครือข่ายในแต่ละจุด 2. รองรับอุปกรณ์จากผู้ผลิตที่แตกต่างกัน ข้อเสีย 1.ความยาวของแต่ละเซ็กเมนต์อาจแตกต่างกันไปสายสัญญาณที่ใช้ 2. หากสายสัญญาณเสียหาย เครือข่ายจะไม่สามารถสื่อสารได้ 3. การติดตั้งทำได้ยากกว่าโทโพโลยีแบบอื่น 4. ประสิทธิภาพของเครือข่ายในโทโพโลยีนี้ค่อนช้า

5. โทโปโลยีเมซคือ การเชื่อมต่อคอมพิวเตอร์แบบสมบูรณ์ กล่าวคือ คอมพิวเตอร์ทุกเครื่องในเครือข่ายจะเชื่อมต่อถึงกันหมดโดยใช้สายสัญญาณทุกการเชื่อต่อ วิธีการนี้จะเป็นการสำรองเส้นทางเดินทางข้อมูลได้เป็นอย่างดี เช่น ถ้าสายสัญญาณเส้นใดเส้นหนึ่งขาด ก็ยังมีเส้นทางอื่นที่สามารถส่งข้อมูลได้ นอกจากนี้ยังเป็นระบบที่มีความเชื่อถือได้สูง แต่ข้อเสียก็คือ เครือข่ายแบบนี้จะใช้สัญญาณมาก ดังนั้น ค่าใช้จ่ายในการติดตั้งระบบก็เพิ่มขึ้น โทโปโลยีแบบเมซ (Mesh Topology) ในการเชื่อมต่อจริงๆ นั้นการเชื่อมต่อแบบเมซนั้นมีการใช้งานน้อยมาก

5.1. ข้อดี เนื่องจากเป็นการเชื่อมต่อกันโดยตรงระหว่างโหนด ดังนั้นแบนด์วิดธ์บนสายสื่อสารสามารถนำมาใช้ได้อย่างเต็มที่ ไม่มีโหนดใดมาแชร์ใช้งาน มีความปลอดภัย และความเป็นส่วนตัวในข้อมูลที่สื่อสารกันระหว่างโหนด ระบบมีความทนทานต่อความผิดพลาด (Fault-Tolerant) เนื่องจากหากมีลิงก์ใดชำรุดเสียหาย ก็สามารถเลี่ยงไปใช้งานลิงก์อื่นทดแทนได้ ข้อเสีย เป็นรูปแบบการเชื่อมต่อเครือข่ายที่สิ้นเปลืองสายสื่อสารมากที่สุด
