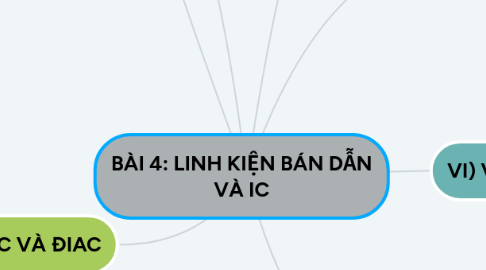

BÀI 4: LINH KIỆN BÁN DẪN VÀ IC by Mind Map: BÀI 4: LINH KIỆN BÁN DẪN VÀ IC

1. I) ĐIÔT BÁN DẪN

1.1. 1.Công dụng

1.1.1. Dùng chỉnh lưu, tách sóng, ổn định áp nguồn 1 chiều

1.2. 2.Cấu tạo

1.2.1. Linh kiện bán dẫn có 1 tiếp giáp P-N, có vỏ bọc bằng thủy tinh, nhựa hoặc kim loại.Có hai dây dẫn ra là 2 điện cực: anôt (A) và carôt (K)

1.3. 3.Phân loại

1.3.1. Theo công nghệ: -Điôt tiếp điểm -Điôt tiếp mặt

1.3.2. Theo chức năng: -Điôt ổn áp(điôt zene) -Điôt chỉnh lưu

2. II) TRANZITO

2.1. 1.Công dụng

2.1.1. Dùng khuếch đại tín hiếu

2.2. 2.Cấu tạo

2.2.1. Kiện bán dẫn có 2 tiếp giáp P-N, có vỏ bọc bằng nhựa hoặc kim loại

2.3. 3.Phân loại

2.3.1. -Tranzito PNP -Tranzito NPN

3. III) TIRIXTO

3.1. 1.Cấu tạo, kí hiệu, công dụng

3.1.1. Cấu tạo: 3 lớp tiếp giáp P-N, có vỏ bọc bằng nhựa hoặc kl, có 3 dây dẫn ra là ba điện cực: anôt(A); carôt(K) và cực điều khiển(G)

3.1.2. Kí hiệu A K

3.1.3. Công dụng: Được dùng trong mạch chỉnh lưu có điều kiện

3.2. 2.Nguyên lí làm việc và số liệu kĩ thuật

3.2.1. -Khi chưa có điện áp dương UGK vào cực G, tirixto ko dẫn điện dù UAK>0 -Khi đồng thời có UAK>) và UGK>0 thì tirixto dẫn điện. Khi tirixto đã thông thì UGK ko còn tác dụng nữa.Lúc này tirixto làm việc như 1 điôt tiếp mặt, nó chỉ dẫn điện 1 chiều từ A-K và sẽ ngưng khi UAK<=0

3.2.2. -IAK định mức: Dòng điện định mức qua 2 cực A K -UAK định mức: Điện áp định mức đặt lên hai cực A K

4. IV) TRIAC VÀ ĐIAC

4.1. 1.Cấu tạo,kí hiệu,công dụng

4.1.1. Cấu tao -Triac có 3 điện cực -Điac có cấu tạo hoàn toàn giống với triac nhưng ko có cực điều khiển

4.1.2. Công dụng:Dùng để điều khiển các thiết bị điện trong các mạch điện xoay chiều

4.2. 2.Nguyên lí làm việc và số hiệu kĩ thuật

4.2.1. Triac _Khi G và A2 có điện thế âm so với A1 thì triac mở cho dòng điện đi từ A1 sang A2 _Khi G và A2 có điện thế dương so với A2 thì triac mở cho dòng điện đi từ A2 sang A1

4.2.2. Điac -Do điac không có cực điều khiển nên được kích mở bằng cách nâng cao điện áp ở 2 cực

5. V) QUANG ĐIỆN TỬ

5.1. -Khi cho dòng điện chạy qua nó bức xạ ánh sáng được gọi là đèn led -Dùng trong cách mạch điện tử điều khiển bằng ánh sáng

6. VI) VI MẠCH TỔNG HỢP

6.1. 1.Khái niệm chung

6.1.1. -Vi mạch tổng hợp là mạch vi điện tử tích hợp được chế tạo bằng các công nghệ đặc biệt tinh vi và chính xác

6.2. 2.Phân loại

6.2.1. Sử dung -Tra sổ tay xác định chân để lắp mạch cho đúng chân

6.2.2. Chia 2 nhóm -IC tương tự dùng để khuếch đại,tạo dao động,ổn áp,... -IC số dùng trong các thiết bị tự động thiết bị xung số, máy tính điện tử
