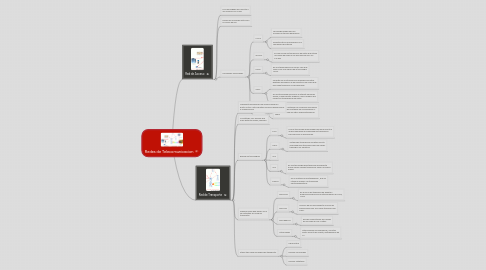

Redes de Telecomunicacion by Mind Map: Redes de Telecomunicacion

1. Red de Acceso

1.1. Es la encargada de conectar a los usuarios con la red

1.2. Enlaza los locales de estos con el nucleo de red

1.3. Principales Tecnologias:

1.3.1. UMTS

1.3.1.1. Tecnologia usada para los moviles de tercera generacion

1.3.1.2. Permite introcir mas usuarios a la red global del sistema

1.3.2. WIMAX

1.3.2.1. Es una norma de transmicion de datos que utiliza las ondas de radio en las frecuencias de 2.3 a 3.5 Ghz

1.3.3. HSPA

1.3.3.1. Es una tecnologia movil como 3.5G que viene a ser una mejora de la tecnologia UMTS

1.3.4. ADSL

1.3.4.1. Consiste en una trasmincion analogica de datos digitales apoyada en el par simetrico de cobre que lleva linea telefonica o linea abonado.

1.3.4.2. Es una tecnologia de acceso a internet de banda ancha, lo que permite superior a una conexion por moden en transferencia de datos

1.3.5. DOCSIS

1.3.5.1. Se trata de un estandar no comercial que define los requisitos de la interfaz de comunicacion y operaciones para los datos sobre sistemas de cable

2. Red de Transporte

2.1. Transporta informacion de usuario desde un punto a otro u otros puntos de forma bidireccional o unidireccional

2.2. Constituida por enlaces que unen distintas zonas, regiones.

2.3. Basada en tecnologias:

2.3.1. ATM

2.3.1.1. Es una tecnologia desarrollada para hacer frente a la gran demanda de capacidad de transmicion para servicios y aplicaciones

2.3.2. HDSL

2.3.2.1. Sistema de transmicion de datos de alta velocidad que utiliza dos pares de cables trenzados. Es simetrico

2.3.3. JDS

2.3.4. JDP

2.3.4.1. Es una tecnologia para telefonia que permite enviar varios canales telefonicos sobre un mismo medio.

2.3.5. DWDM

2.3.5.1. Es un metodo de multiplexacion , que se utiliza en medios de trasmicion electromagneticos.

2.4. Algunas redes que hacen uso y se sustentan en la red de transpòrte:

2.4.1. Red RIMA

2.4.1.1. Es la red IP de telefonica de España y proporciona servicios de interconexion de LANs, VPNs

2.4.2. Red ATM

2.4.2.1. Servicio de acceso indirecto al bucle de banda ancha con ATM para utilizacion por ADSL

2.4.3. Red IBERMIC

2.4.3.1. Red de conmutacion de canales de 64 Kbps de voz y datos.

2.4.4. Otras Redes

2.4.4.1. interconexion de Operadoras, circuitos punto a punto de cliente, distribuidoras de TV.

2.5. utiliza tres clase de medios de trasnporte:

2.5.1. Fibra optica

2.5.2. Enlaces microondas

2.5.3. Enlaces satelitales
