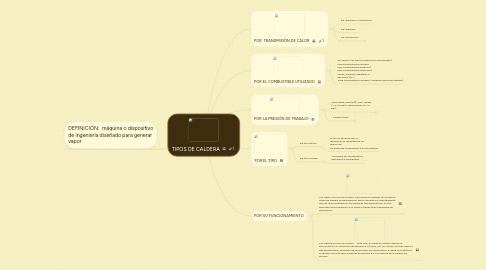

TIPOS DE CALDERA by Mind Map: TIPOS DE CALDERA

1. DEFINICIÓN: máquina o dispositivo de ingeniería diseñado para generar vapor

2. POR TRANSMISIÓN DE CALOR

2.1. De radiación y convección.

2.2. De radiación.

2.3. De convección.

2.3.1. Excluded

3. POR EL TIRO

3.1. De tiro natural

3.1.1. El tiro se produce por la diferencia de densidad de los humos de los gases de combustión y el aire exterior

3.2. De tiro forzado:

3.2.1. con hogar en sobrepresión, depresión o equilibrado.

4. POR SU FUNCIONAMIENTO

4.1. CALDERA ACUOTUBULARES: Son aquellas calderas en las que el fluido de trabajo se desplaza por tubos durante su calentamiento. Son las más utilizadas en las centrales termoeléctricas, ya que permiten altas presiones a su salida y tienen gran capacidad de generación.

4.2. CALDERAS PIROTUBULARES : : este tipo, el fluido en estado líquido se encuentra en un recipiente atravesado por tubos, por los cuales circulan gases a alta temperatura, producto de un proceso de combustión. El agua se evapora al contacto con los tubos calientes productos a la circulación de los gases de escape.

5. POR EL COMBUSTIBLE UTILIZADO

5.1. De carbón (de parrilla mecánica o pulverizado). Para combustibles líquidos. Para combustibles gaseosos. Para combustibles especiales (lejías, resíduos vegetales o agrícolas, etc.). Para combustibles variados (calderas policombustibles).

6. POR LA PRESIÓN DE TRABAJO

6.1. Subcríticas: baja (p≤1 bar), media (1<p<13 bar) y alta presión (p>13 bar).

6.1.1. Dependencies

6.1.2. Milestones

6.2. • Supercríticas.

6.2.1. Schedule

6.2.2. Budget
