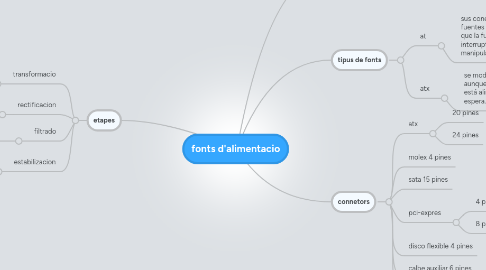

fonts d'alimentacio by Mind Map: fonts d'alimentacio

1. definicio

1.1. es un dispositivo que convierte la tensión alterna, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

2. tipus de fonts

2.1. at

2.1.1. sus conectores a placa base varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC.

2.2. atx

2.2.1. se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera.

3. connetors

3.1. atx

3.1.1. 20 pines

3.1.2. 24 pines

3.2. molex 4 pines

3.3. sata 15 pines

3.4. pci-expres

3.4.1. 4 pines

3.4.2. 8 pines

3.5. disco flexible 4 pines

3.6. calbe auxiliar 6 pines

3.7. conector atx 12v

4. etapes

4.1. transformacio

4.1.1. converteix la tensio de 220 de entra en sortida de 5 y 12 v

4.2. rectificacion

4.2.1. fa que la corrent sigui continua i sense variacions de voltaje

4.3. filtrado

4.3.1. treballa la señal perque no tingue variacions

4.4. estabilizacion

4.4.1. mitjançan un regulador conseguim que cuant aumenti o disminuya la señal de entrada no afecte a la de salida
