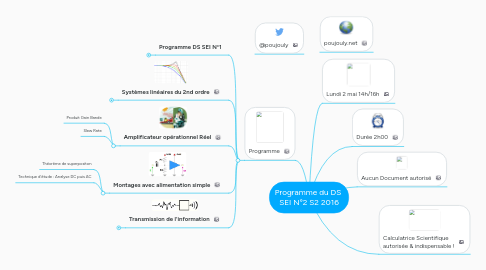

Programme du DS SEI N°2 S2 2016 by Mind Map: Programme du DS  SEI N°2 S2 2016

1. @poujouly

2. Programme

2.1. Programme DS SEI N°1

2.1.1. Systèmes électroniques

2.1.1.1. Calcul de circuits

2.1.1.1.1. Relations fondamentales pour les 5 formes de base

2.1.1.2. Diagramme de Bode

2.1.1.2.1. Connaissance des 5 formes de base en gain

2.1.1.2.2. Gain linéaire et logarithmique – Relations & formules d’inversion

2.1.1.2.3. Echelle logarithmique

2.1.1.3. Utilisation des complexes

2.1.1.3.1. Impédance d'un condensateur

2.1.1.3.2. Impédance d'une inductance

2.1.1.3.3. Calcul du module d'une fonction de transfert complexe

2.1.1.4. Filtre du 1er ordre

2.1.1.4.1. Filtre passe bas

2.1.1.4.2. Filtre passe haut

2.1.1.5. Relation Temps / Fréquence

2.1.1.5.1. Applications autour de la modification de spectre après filtrage

2.1.2. Analyse des signaux

2.1.2.1. Valeur moyenne & efficaces

2.1.2.1.1. Définitions

2.1.2.1.2. Calcul dans le cas de signaux simples

2.1.2.2. Signal sinusoidal

2.1.2.2.1. Expression au cours du temps

2.1.2.2.2. Relations période - fréquence - pulsation

2.1.2.2.3. Valeur efficace

2.1.2.2.4. Niveau en dBV

2.1.2.2.5. Représentation en temps & en fréquence

2.1.2.2.6. Puissance normalisée

2.1.2.3. Tracé des spectres

2.1.2.3.1. Cas d'étude : Composition de signaux

2.1.2.3.2. Spectre en amplitude

2.1.2.3.3. Spectre en puissance normalisée

2.1.2.4. Décomposition en série de Fourier

2.1.2.4.1. Connaissance de la DSF d'un signal carré

2.1.2.4.2. Principe & vocabulaire

2.1.2.4.3. Applications des décompositions standards

2.2. Systèmes linéaires du 2nd ordre

2.2.1. Passe bas du 2nd ordre

2.2.1.1. Forme canonique

2.2.1.1.1. m : coefficient d'amortissement

2.2.1.1.2. wo : pulsation propre

2.2.1.2. Réponse fréquentielle

2.2.1.2.1. Cas ou m<0,707

2.2.1.2.2. Cas ou m=0,707 fc=fo

2.2.1.3. Cas particulier du circuit RLC série

2.2.1.3.1. Comportement LC serie à f=fo

2.2.2. Passe bande du 2nd ordre

2.2.2.1. Forme canonique avec m

2.2.2.2. Forme canonique avec Q

2.2.2.3. Relation Q=fo/BP

2.2.2.4. Cas particulier du circuit RLC // (bouchon)

2.2.2.4.1. Comportement LC// à f=fo

2.2.3. Passe haut du 2nd ordre

2.2.3.1. Forme canonique

2.2.3.2. Allure Réponse fréquentielle

2.2.4. Réalisations pratiques

2.2.4.1. Méthodes de calcul

2.2.4.1.1. Cellule de Rauch

2.2.4.1.2. Cellule de Sallen & Key

2.2.4.2. Structure universelle

2.3. Amplificateur opérationnel Réel

2.3.1. Produit Gain Bande

2.3.2. Slew Rate

2.4. Montages avec alimentation simple

2.4.1. Théorème de superpositon

2.4.2. Technique d'étude : Analyse DC puis AC

2.5. Transmission de l'information

2.5.1. Intérets des modulations

2.5.2. Longueur d'onde, célérité

2.5.3. Vocabulaire associé aux modulations

2.5.3.1. Porteuse

2.5.3.2. Modulant

2.5.3.3. Signal modulé

2.5.4. Connaissances des principales modulations

2.5.5. MAPC : Connaissance de la forme caractéristique dans le cas d'un signal modulant sinusoidal

2.5.5.1. Représentation temporelle

2.5.5.2. Représentation fréquentielle

2.5.5.3. Calcul de la valeur efficace

2.5.6. Principe de fonctionnement des démodulateurs

2.5.6.1. Détecteur de crête

2.5.6.2. Redressement + filtrage

2.5.6.3. Démodulation synchrone

3. poujouly.net

4. Lundi 2 mai 14h/16h

5. Durée 2h00

6. Aucun Document autorisé

7. Calculatrice Scientifique autorisée & indispensable !
