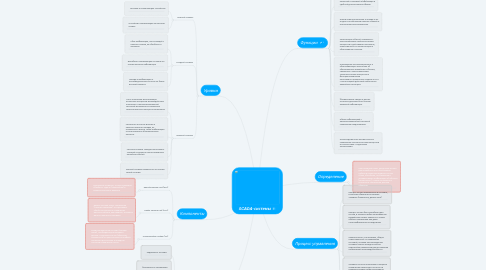

SCADA-системы by Mind Map: SCADA-системы

1. Функции

1.1. Прием информации о контролируемых технологических параметрах от контроллеров нижних уровней и датчиков

1.2. Сохранение принятой информации в архивах.

1.3. Обработка принятой информации.

1.4. Графическое представление хода технологического процесса, а также принятой и архивной информации в удобной для восприятия форме.

1.5. Прием команд оператора и передача их в адрес контроллеров нижних уровней и исполнительных механизмов.

1.6. Регистрация событий, связанных с контролируемым технологическим процессом и действиями персонала, ответственного за эксплуатацию и обслуживание системы

1.7. Оповещение эксплуатационного и обслуживающего персонала об обнаруженных аварийных событиях, связанных с контролируемым технологическим процессом и функционированием программно-аппаратных средств АСУТП с регистрацией действий персонала в аварийных ситуациях

1.8. Формирование сводок и других отчетных документов на основе архивной информации.

1.9. Обмен информацией с автоматизированной системой управления предприятием.

1.10. Непосредственное автоматическое управление технологическим процессом в соответствии с заданными алгоритмами.

2. Определение

2.1. Программный пакет, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте (мониторинг), а также возможного контроля и управления данным объектом.

3. Уровни

3.1. Нижний уровень

3.1.1. Датчики и исполняющие устройства

3.1.2. Устройства управляющие на местном уровне

3.2. Средний уровень

3.2.1. Сбор информации, поступающей с нижнего уровня, ее обработка и хранение

3.2.2. Выработка управляющих сигналов на основе анализа информации

3.2.3. Передача информации о производственном участке на более высокий уровень

3.3. Верхний уровень

3.3.1. Часть оператора-Визуализация различных процессов-Взаимодействие оператора с автоматизированной системой-Возможность изменения технологического процесса оператором

3.3.2. Система отчетности-Данные в хронологическом порядке, их сохранение и выход, также информация о энергетических и материальных ресурсах

3.3.3. Система анализа трендов-Мониторинг текущей ситуации и прогнозирование развития событий

3.3.4. Данный уровень реализуется на основе самой системы

4. Компоненты

4.1. Remote Terminal Unit (RTU)

4.1.1. удаленный терминал, осуществляющий обработку задачи (управление) в режиме реального времени

4.2. Master Terminal Unit (MTU)

4.2.1. диспетчерский пункт управления (главный терминал); осуществляет обработку данных и управление высокого уровня, как правило, в режиме мягкого реального времени

4.3. Communication System (CS)

4.3.1. коммуникационная система (каналы связи), необходима для передачи данных с удаленных точек (объектов, терминалов) на центральный интерфейс оператора-диспетчера и передачи сигналов управления на RTU

5. Требования

5.1. надежность системы

5.2. безопасность управления

5.3. открытость

5.4. точность обработки и представления данных

5.5. простота расширения системы

5.6. использование новых технологий

6. Процесс управления

6.1. процесс SCADA применяется в системах, в которых обязательно наличие человека (оператора, диспетчера)

6.2. процесс SCADA был разработан для систем, в которых любое неправильное воздействие может привести к отказу объекта управления или даже катастрофическим последствиям

6.3. оператор несет, как правило, общую ответственность за управление системой, которая при нормальных условиях только изредка требует подстройки параметров для достижения оптимальной производительности

6.4. активное участие оператора в процессе управления происходит нечасто и в непредсказуемые моменты времени, обычно в случае наступления критических событий

6.5. действия оператора в критических ситуациях могут быть жестко ограничены по времени
